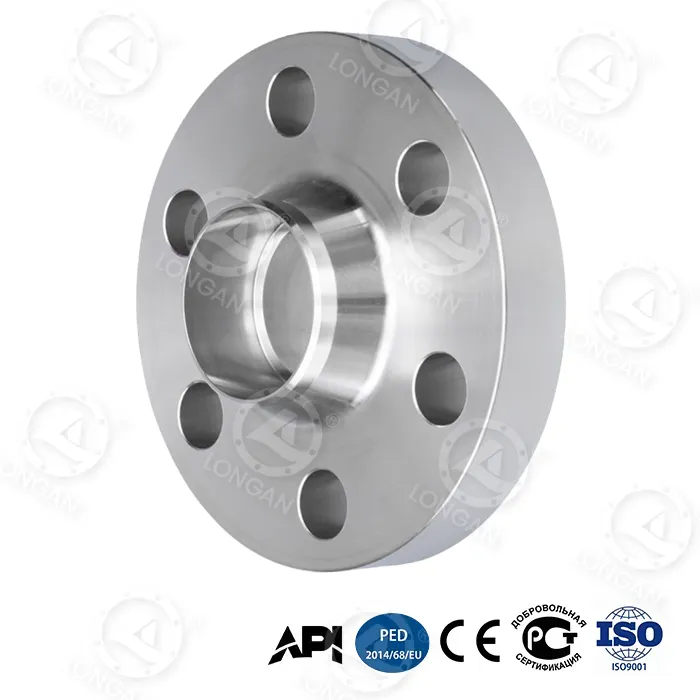

304 Neck Butt Hitsauslaippa

Tekniset tiedot

1. Materiaalisertifikaatti (ASTM A182 F304)

Elementin vakioarvofunktion testitapaus

Ni 8,0-11,0 % Austeniittistabiilisuus 9,2 %

C ≤ 0,08 % - 0,05 %

Cr 18,0-20,0 % hapettumiskorroosiosuojaus 18,8 % (spektrometri)

2. Paine-lämpötila

Lämpötila (°C) Luokka 150 (bar) Luokka 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Mekaaniset ominaisuudet

Parametri 304 Laipan arvo Vakioperuste

Sisähalkaisijan toleranssi (NPS 12") ±0,25 mm ASME B16.5 Taulukko5

Vetolujuus 515 MPa ASTM A182

Myötölujuus 205 MPa ASTM A182

Pultin reiän keskiympyrän poikkeama ±0,8 mm MSS SP-44

Sovellettavat skenaariot

Suositeltavat skenaariot Siedettävät tiedotusvälineet Kielletyt skenaariot Vaihtoehtoiset ratkaisut

Matalapaineinen paineilma Kuiva ilma (kastepiste <-40°C) Rikkipitoinen kostea ilma Nikkelipinnoitettu hiiliteräs

Elintarvikkeet Meijerituotteet, mehut (pH>4,5) Klooripitoiset desinfiointiaineet 316L laippa

Kunnallinen vesihuolto Makea vesi, juomavesi Merivesi/paljon klooria sisältävä vesi (>50ppm Cl⁻) 316 laippa

LVI Kuuma vesi (<80°C), höyry Kloorivetyhappo/rikkihappo (pH<4) Hastelloy-seos

Miksi valita 304 Neck Butt Hitsauslaippa?

1. Pienemmät kustannukset

Materiaali Yksikköhinta (vertailu) Käyttöikä Kokonaiskustannukset (10 vuotta)

316 laippa 2,3x 15 vuotta + 1,2x

304 Neck Butt Hitsauslaippa 1,6x 10 vuotta + 1,0x

Hiiliteräslaippa 1,0x 2 vuotta (Ruostevuoto) 2,8x

2. Rakennesuunnittelun edut

Tiivistyspinnan tarkkuus: 304 ruostumattoman teräksen kaulahitsauslaipan RF-pinnan karheus on 125-250 μin Ra, mikä varmistaa tiivisteen tiivistyksen luotettavuuden.

Kapenevan kaulan siirtymä: Pienennä jännityskeskittymiskerrointa 40 % ja pidennä hitsin väsymisikää.

3. Peruskorroosionkestävyys

Suolasumutesti: Ei punaruostetta 500 tuntiin

Kromi-nikkeli-suojakerros: Cr-pitoisuus ≥18 % muodostaa passivointikalvon, joka kestää korroosiota vedestä, höyrystä ja heikosta haposta (pH>4,5).

Rajoituksen kuvaus: Ei sovellu ympäristöihin, joissa on yli 50 ppm kloridi-ioneja (kuten merivesi), ja 316 on päivitettävä tällä hetkellä.

FAQ

Q1: Mikä on kustannusero 316-laipan kanssa?

Vastaus: 304 Neck Butt Welding Flange -laipan hinta on 30–35% alhaisempi samoilla eritelmillä (nikkeli- ja molybdeenipitoisuuden eron vuoksi). Jos väliaine ei sisällä kloridi-ioneja/happoja, on edullisempaa valita 304.

Q2: Voidaanko 304 käyttää ulkoputkiin?

Vastaus: Alhaisessa kosteudessa (<60 %) RH) Voidaan käyttää pitkään suolattomassa ympäristössä; Korroosionestopinnoite tarvitaan rannikko-/teollisuusalueilla, muuten pistesyöpymistä voi tapahtua 2-3 vuoden sisällä.
