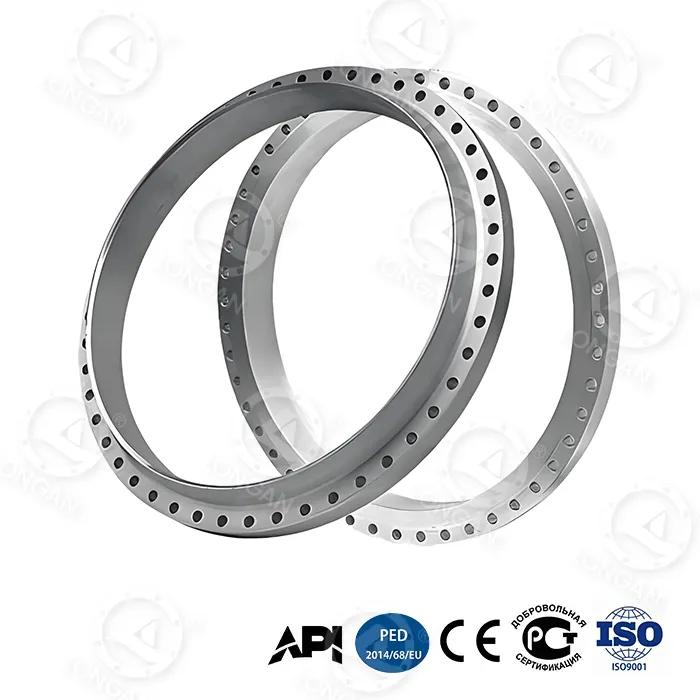

Isokokoinen laippa

Tuotteen edut -tietojen esittely

1. Korkeampi painekapasiteetti

Big Size -laippojen tyypillinen painealue on > 100 bar - > 250 bar tai suurempi, mikä on yli viisi kertaa saman luokan standardilaippojen paine. Esimerkiksi luokan 900 laippojen nimellispaine DN600:ssa on paljon korkeampi kuin samankokoisten luokan 150 laippojen.

2. Merkittävästi lisääntynyt seinämän paksuus ja rakenteellinen lujuus (parempi rakenteellinen eheys):

Big Size -laipoissa on korkeammat kuperat pinnat, paksummat laipan kaulat ja suuremmat pultinreiät, jotka tarjoavat vahvemman vastustuskyvyn tärinää ja taipumista vastaan.

Otetaan esimerkkinä ASME B16.5 DN600, luokka 150 vs. luokan 900 RF-laippa:

Laipan paksuus, luokka 900: ~ 152,4 mm, luokka 150: ~ 38,1 mm, luokan 900 paksuus on noin 4 kertaa luokan 150 paksuus.

Pulttien lukumäärä Luokassa 900 on 24 M36-pulttia, luokassa 150 on vain 20 M24-pulttia

Pultin halkaisija kasvoi 50 %, pulttien määrä kasvoi 20 % ja kiristysvoima kasvoi.

Luokan 900 laipan pultin ympyrän halkaisija kasvoi ~114,3 mm verrattuna luokan 150 laipan halkaisijaan, mikä tarjosi enemmän pulttien jakelutilaa.

3. Erittäin vahva tiivistyskyky

Suurempi tiivistepinnan kosketuspinta-ala, pitkäaikainen nollavuoto korkeassa paineessa ja korkeassa lämpötilassa.

Korkeammat pultit tuottavat suoraan suuremman tiivisteen tiivistysvoiman.

Suurikokoisten laippojen rengastiivisteen mitoitusvuotonopeuden vaaditaan yleensä olevan alle 10^-6 std cm³/s He, mikä voi saavuttaa ilmatiiviin tiivistyksen, joka on paljon korkeampi kuin tavallisten pehmeiden tiivisteiden laippojen vaatimukset.

4. Räätälöidyt vaatimukset

Tämä tuote vaatii räätälöityjä vaatimuksia standardista poikkeaville kooille, materiaaleille ja pinnoitteille. Longan on erikoistunut tähän.

Koko on paljon standardia suurempi ja vaatii räätälöityä käsittelyä.

Yleisesti käytetyt korroosionkestävät seosmateriaalit: (kuten Super Duplex 2507, Inconel 625/825, Monel, Hastelloy), myötöraja voi olla > 600 MPa tai enemmän.

Erikoispinnoitteiden paksuus voi olla 250-500 μm, ja vuorausten paksuus on 3-6 mm, jota voidaan myös räätälöidä.

Lopuksi haluan korostaa, että Longan on voimakas tehdas, joka on erikoistunut räätälöityjen Big Size -laippojen tuotantoon, jotka voivat täysin täyttää kaikki mielikuvituksesi tästä tuotteesta. Tule ja ota yhteyttä, olemme aina tervetulleita!
