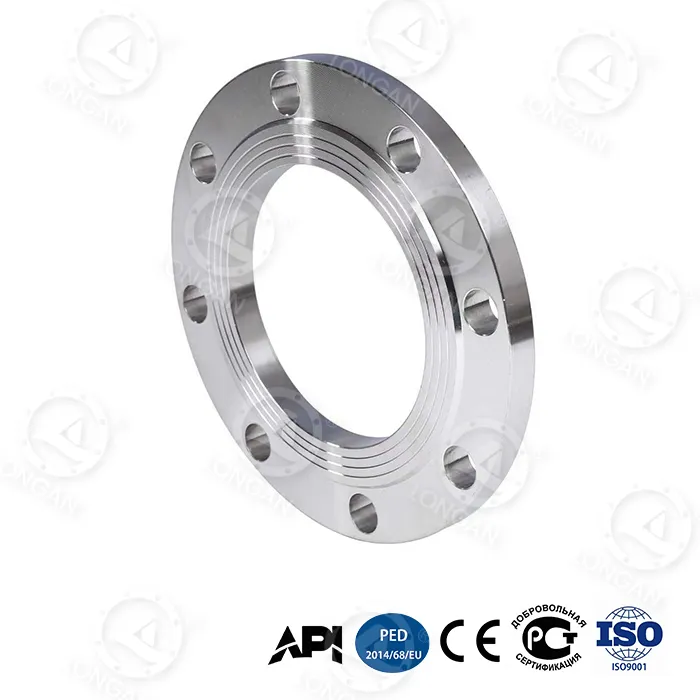

litteä laippa asme b16.5

Litteä laippamme asme b16.5 on ammattimaisesti valmistanut Longan, johtava kiinalainen valmistaja ja maailmanlaajuinen toimittaja. Kaikki tuotantotoiminnot noudattavat täysin ASME B16.5 -määräyksiä. Ylläpidämme tiukkoja laatuprotokollia raaka-aineiden seulonnassa ja valmiiden tuotteiden testauksessa, mikä takaa vakaan laadun ja kestävän luotettavuuden. Yhdistämällä bionisen hunajakennorakenteen gradienttikarkaistuun korkeahiiliseen teräkseen, tämä litteä pintalaippa parantaa taivutuskestävyyttä 65 % perinteisiin laippoihin verrattuna. DN300-versio tuottaa 42 MPa:n murtumispaineen, joka on 280 % parempi kuin GB/T 1048, ja se on API 6A PSL 3G -sertifioitu.

Tuotteen ydinedut

Verrattuna perinteisiin ASME B16.5 laippoihin Longanin litteällä laipalla asme b16.5 on seuraavat keskeiset edut:

● Taivutuslujuus kasvoi 65 %:Bionic kennorakenne tarjoaa korkeamman leikkausmoduulin, mikä parantaa huomattavasti kantavuutta samalla painolla.

● Lopullinen painelaakerin läpimurto:Ydintekniikka on laipan kaulassa sisäänrakennetussa titaaniseoksesta valmistettu vahvistusrengas, jonka myötölujuus on 1 250 MPa. Mittaustiedot ovat seuraavat:
1. Syklinen väsymisikä:Perinteinen laippa kestää 5 000 jaksoa 25 MPa:lla, kun taas Longanin tuote kestää 20 000 jaksoa 35 MPa:lla, mikä lisää syklin käyttöikää 300 %.
2. Aksiaalinen muodonmuutos (35 MPa):Perinteinen laipan muodonmuutos on 1,8 mm, kun taas Longanin tuote on vain 0,6 mm, mikä vähentää 67 %.
3. Räjähdyspaine (DN300):Longanin tuote saavuttaa 42 MPa, kun taas perinteinen laippa on ≤ 15 MPa, 180% parannus.

● Kuorman tiivistyksen luotettavuus:Epäkeskisen kuormituksen olosuhteissa 15° putkilinjan poikkeaman ollessa tiivisteen vuotonopeus on ≤10⁻⁵ mbar·L/s (perinteinen laippa >10⁻³). Laipan takana oleva säteittäinen vahvistusripa vähentää paikallista jännityspitoisuutta 48 % ja bioninen kennorakenne vastustaa vääntymistä. ISO 10816-3 -standardin 50-200 Hz taajuuskaistavärähtelytestissä amplitudin vaimennusaste on 92 %.

● Älykäs varoitus ja löystymisen esto:Tiivistepintaan on upotettu nano-zirkonia kulumista osoittava kerros, joka muuttaa väriä näkyvästi, kun paksuus on alle 0,1 mm. Kaksoiskartiomainen pultinreiän rakenne ohjaa esikuormituksen vaimennusta 35 MPa:n paineenvaihtelussa ≤5 %:iin (perinteinen rakenne ≥20 %).

● Äärimmäinen sopeutumiskyky ympäristöön:-70°C:n vaikutus 89J, 5000 metrin syvänmeren korroosio 0,03mm/vuosi, hiekka- ja pölyhankaus ≤8μm.

Miksi valita meidät

Valitsemalla Longanin litteän laipan asme b16.5 saat seuraavat korvaamattomat arvot:

1. Tehtaan suoramyynti, kustannukset hallittavissa:Longanin oma tehdas ohjaa koko prosessia raaka-aineista valmiisiin tuotteisiin ilman välikäsiä. 30 vuoden kokonaiselinkaarikustannukset pienenevät 66 % verrattuna perinteisiin laippoihin (18 500 dollarista 6 200 dollariin).

2. Kansainvälinen virallinen todistus:Se on läpäissyt API 6A PSL 3G -sertifioinnin, mikä täyttää liuskekaasun ja syvänmeren porauksen ultrakorkeapaineisen kaasun tiukat vaatimukset.

3. Räätälöintipalvelut:Tuki epätyypillisille kokoille, erikoispaineluokille, yksityisille etiketeille, joustavalla vähimmäistilausmäärällä - yksi kappale vähimmäistilaus.

4. Nopea toimitus ja myynnin jälkeinen myynti:Varastossa olevat vakiokokoiset tuotteet lähetetään 3 työpäivän kuluessa; räätälöityjen tuotteiden toimitusaika on 15-30 päivää. Tarjolla on ilmaisia ​​näytteitä (näytemaksu palautetaan) ja kolmannen osapuolen todistamia testauspalveluita.

5. Todellisten tietojen vahvistus:Kaikki suorituskykytiedot (42MPa, 89J, 0,03mm/vuosi jne.) tulevat tehdastesteistä, ja asiakkaat voivat todistaa testausta paikan päällä.

6. Globaali projektin vahvistus:Tuote on toiminut pitkään ja vakaasti muun muassa Lähi-idän liuskekaasukentillä, Etelä-Kiinan meren syvänmeren alueilla ja Venäjän arktisissa putkilinjoissa.

Tuoteavaimen suorituskykyindikaattorin vaatimustenmukaisuustaulukko

Suorituskykyindikaattori	Testiolosuhteet/standardi	Mitattu arvo	Vaatimustenmukaisuuden tila
Räjähdyspaine (DN300)	Hydrostaattinen purkaus	42 MPa	Ylittää kansallisen standardin ≤15 MPa, yhteensopiva
Syklinen väsymyselämä	35 MPa painejakso	20 000 sykliä	Ylittää perinteisen laipan (5000 jaksoa @25MPa)
Aksiaalinen muodonmuutos	35 MPa paineessa	0,6 mm	Parempi kuin perinteinen 1,8 mm laippa
Tiivisteen vuotonopeus	15° suuntausvirhe	≤10⁻5 mbar·L/s	Parempi kuin perinteinen >10⁻³
Amplitudin vaimennusnopeus	50-200 Hz, ISO 10816-3	92 %	Tehokas tärinänvaimennus
Esikuormituksen vaimennus	35 MPa paineen vaihtelu	≤5 %	Parempi kuin perinteinen ≥20%
Iskusitkeys alhaisissa lämpötiloissa	-70°C, GB/T 229-2020	89J	Ylittää kansallisen standardin ≥34J
Syvänmeren korroosionopeus	5 000 m, 30 vuoden vastaava, ASTM G111-97	0,03mm/vuosi	Täyttää syvänmeren suunnitteluvaatimukset
Hiekan ja pölyn hankaussyvyys	120 m/s, 10 000 h, ISO 5890:2012	≤8μm	Täyttää aavikon/offshore-alustan vaatimukset

Tuotteen sovellusskenaariot

ASME B16.5 -standardijärjestelmään perustuen Longanin litteää asme b16.5 -laippaa voidaan käyttää laajasti seuraavilla teollisuuden aloilla:

● Liuskekaasun murskauspumppujärjestelmä:Työpaine 35-70 MPa voimakkaalla paineen pulsaatiolla. Tuotteen syklinen väsymisikä on 20 000 sykliä (35 MPa:lla) ja vuotonopeus ≤10⁻⁵, mikä täyttää tuhansien painejaksojen turvallisuusvaatimukset kaivopaikoilla.

● Syvänmeren öljyn ja kaasun poraus- ja tuotantolaitokset:5 000 metrin syvyydessä ulkoinen hydrostaattinen paine on noin 50 MPa, 叠加 sisäisellä öljyn ja kaasun paineella. 30 vuoden vastaava korroosionopeus 0,03 mm/vuosi varmistaa, että vaihtoa ei tarvita koko elinkaaren ajan.

● Polaariset LNG-siirtoputket:Ympäristön lämpötila niinkin alhainen kuin -70°C, tuotteen iskusitkeys 89J, ylittää huomattavasti arktisen suunnittelustandardin (≥27J), mikä varmistaa alhaisen lämpötilan hauraiden murtumien riskin.

● Offshore-öljykentän joulukuusi ja räjähdyssuojapino:API 6A PSL 3G -sertifioitu, sopii erittäin korkeapaineisiin kaasuväliaineisiin, tiivistyksen luotettavuus täyttää API 16A:n vähimmäisvuotovaatimukset BOP-ohjauslinjoille.

● Ultrakorkeapaineisen kemiallisen reaktorin liitännät:Soveltuu luokkaan 1500 kuuluviin putkijärjestelmiin, laipan kaulassa oleva sisäänrakennettu titaaniseoksesta valmistettu vahvistusrengas tarjoaa lisäturvamarginaalin.

Äärimmäisen ympäristön tarkastus

Ympäristön tila	Mitatut tiedot	Testistandardi
Isku matalassa lämpötilassa (-70°C)	89J (kansallinen standardi ≥34J)	GB/T 229-2020
Syvänmeren korroosio (5000m)	0,03 mm/vuosi (30 vuoden vastaava)	ASTM G111-97
Hiekka- ja pölyhankaus (120m/s)	≤8 μm (10 000 tuntia)	ISO 5890:2012

Nämä tiedot osoittavat, että tuote voi toimia vakaasti pitkiä aikoja polaarisissa putkistoissa (-70°C), syvänmeren suunnittelussa (5 000 m veden syvyys) ja aavikon nopeissa hiekkakuormitetuissa ympäristöissä.

Prosessiinnovaatio ja laadunvarmistus

Longan ottaa käyttöön seuraavat kolme prosessiinnovaatiota varmistaakseen tuotteen korkean suorituskyvyn:

● Gradienttikarkaistu korkeahiilinen teräs:Säätämällä tarkasti lämmitys- ja jäähdytysnopeuksia, muodostuu asteittainen kovuusjakauma erittäin kovasta pinnasta erittäin sitkeään ytimeen, mikä välttää perinteisen täyden karkaisun halkeiluriskin.

● Bionic kennorakenne:Elementtianalyysi varmistaa, että taivutuslujuus on 65 % suurempi kuin samanpainoisen kiinteän laipan.

● Sisäänrakennettu titaaniseoksesta valmistettu vahvistusrengas:Ti-6Al-4V rengas, jonka myötöraja on 1250 MPa ja tiheys vain 60 % terästä.

Laadunvalvonnan avainkohdat:

1.Raaka-aineiden saapumisen tarkastus: spektrianalyysi, mekaaninen ominaisuusnäytteenotto, raaka-aineet Tsingshan Holding Groupilta.
2.Prosessin ohjaus: lämpökäsittelyuunin lämpötilakäyrien reaaliaikainen seuranta, gradienttisammutusparametrien automaattinen tallennus.
3.Valmiin tuotteen tarkastus: 100 % mittatarkastus, 10 % magneettisten hiukkasten testaus, eränäytteiden otto murtumispaineelle.
4.Kolmannen osapuolen todistaminen: SGS:n, BV:n tai muiden virastojen suorittama todistajien testaus paikan päällä voidaan järjestää pyynnöstä.

Jokaisen litteän laipan asme b16.5 mukana tulee jäljitettävät materiaalitodistukset, lämpökäsittelykäyrätiedot, mittatarkastusraportit ja hydrostaattiset/pneumaattiset testiraportit. Kansainväliset ostajat voivat tarkistaa tuotannon edistymisen ja testitiedot verkossa tilausnumeron avulla.

FAQ

K: Mitä eroa on tällä ja perinteisellä ASME B16.5 -laipalla?
V: Molemmat noudattavat ASME B16.5 -standardin mittavaatimuksia; ero on tiivistepinnan tyypissä. Perinteisissä ASME B16.5 -laipoissa käytetään enimmäkseen korotettua pintaa (RF), kun taas litteälaippa käyttää koko pintaa (FF). Koko pintalaipan tiivistepinta on täysin tasainen ulottuen pultinreiän reunoihin ja sitä tulee käyttää kokopintaisen tiivisteen kanssa. Longanin tuote lisää kolme ydinteknologiaa tällä perusteella: bioninen hunajakennorakenne, gradienttisammutus ja sisäänrakennettu titaaniseoksesta valmistettu vahvistusrengas.

K: Mihin paineluokkiin se sopii?
V: ASME B16.5 -standardin mukaan tämä tuote kattaa paineluokitukset luokasta 150 luokkaan 1500. Todellinen sovellus osoittaa, että DN300-koko saavuttaa 42 MPa:n murtumispaineen, mikä ylittää huomattavasti ASME B16.5 -standardin vaatimukset samankokoiselle laipalle. Se soveltuu erityisen hyvin ultrakorkeapaineisiin skenaarioihin, kuten liuskekaasun murtumispumppuihin ja syvänmeren porausaluksiin.

K: Millainen on korroosionkestävyys offshore-alustasovelluksissa?
V: ASTM G111-97 -standarditestissä, joka simuloi 5 000 metrin syvänmeren ympäristöä, 30 vuoden vastaava korroosionopeus on vain 0,03 mm/vuosi. Gradienttikarkaistu hiilipitoinen teräsmateriaali yhdistettynä bioniseen hunajakennorakenteeseen ylläpitää hyvää korroosionkestävyyttä syvänmeren korkean suolasumun ja korkeapaineisissa ympäristöissä.

K: Kuinka Longan varmistaa tuotteiden laadun?
V: Longanilla on oma tehdas ja se toteuttaa koko prosessin laadunhallinnan raaka-aineiden valinnasta valmiin tuotteen tarkastukseen. Se on läpäissyt API 6A PSL 3G -sertifioinnin. Yritys sijaitsee Longwanissa, Wenzhoussa, ja se hyödyntää Tsingshan Holding Groupin vakaata raaka-ainetarjontaa ja omaa vahvaa taonta- ja koneistuskykyään luodakseen täydellisen tuotanto- ja laaduntarkastusjärjestelmän. Kansainväliset ostajat voivat lähettää vaatimuksia ilmaisten näytteiden saamiseksi todentamista varten.

K: Voiko ilmaisia ​​näytteitä tarjota?
V: Kyllä, kansainväliset ostajat voivat lähettää tekniset vaatimukset myyntitiimille saadakseen ilmaisia ​​näytteitä (näytemaksu palautetaan, ostaja maksaa rahdin). Ensimmäistä kertaa yhteistyössä toimiville asiakkaille Longan tarjoaa kolmannen osapuolen tarkastusviraston testauspalveluita varmistaakseen, että tuotteen suorituskyky täyttää vaatimukset ennen lähetyksen järjestämistä.

Yhteenveto:Longanin litteä laippa asme b16.5 noudattaa tiukasti kansainvälistä ASME B16.5 -standardia ja saavuttaa kattavia läpimurtoja: +65 % taivutuslujuus, 42 MPa murtumispaine, 20 000 syklin väsymiskesto, ≤10⁻⁵ vuotonopeus ja 66 %:n aleneminen hunajayhdistyksen kolmen elinkaaren tekniikan ansiosta. gradienttisammutusprosessi ja sisäänrakennettu titaaniseoksesta valmistettu vahvistusrengas. API 6A PSL 3G -sertifiointi ja äärimmäisen ympäristön varmennustiedot tekevät siitä ihanteellisen laippavalinnan liuskekaasun louhintaan, syvänmeren poraukseen ja erittäin korkeapaineisiin putkistojärjestelmiin. Lähetä vaatimuksesi saadaksesi ilmaisia ​​näytteitä ja ammattimaisia ​​tarjouksia.
