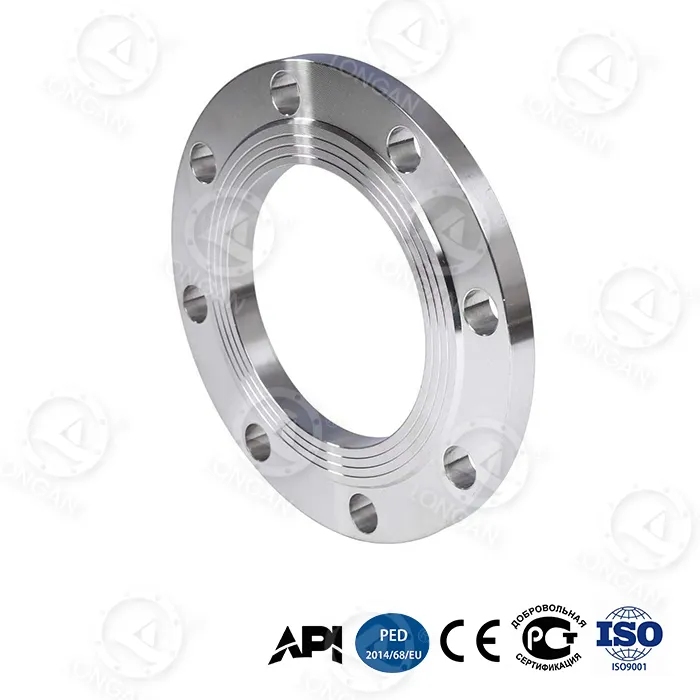

litteä kohotettu kasvolaippa

Älä murehdi tiivisteiden yhteensopimattomuutta putkistojen jälkiasennuksissa tai sekalaippajärjestelmissä. Longanin tasaisesti kohotetussa laipassa on koko pintaa peittävä ulkorengas ja hieman korotettu keskitiivistealue – joten voit käyttää joko FF- tai RF-tiivisteitä muuttamatta putkistoasi. Tämä laippa on valmistettu Longanin omassa Wenzhoun tehtaassa tiukan laadunvalvonnan alaisena, ja se käyttää gradienttikarkaistua korkeahiilistä terästä ja bionista hunajakennoytintä saavuttaakseen 42 MPa:n murtumispaineen DN300:lla (280 % kansallista standardia korkeampi) ja 65 % korkeamman taivutuskestävyyden kuin perinteiset laipat. API 6A PSL 3G -sertifioitu.

Tuotteen kohokohdat

● Hybriditiivistepinnan muotoilu:Tämä on litteän kohotetun laipan erottuvin piirre. Tiivistyspinnan keskialue on hieman koholla (kuin RF), mutta ulkopinta ulottuu pultinreikiin asti (samanlainen kuin FF). Edut sisältävät:1.Automaattinen tiivisteiden keskitys nopeampaan asennukseen;2.Tasaisempi tiivisteen kosketusjännityksen jakautuminen välttäen perinteisen RF-reunojen ylikuormituksen;3.Yhteensopiva sekä koko kasvotiivisteiden että korotetun pinnan tiivisteiden kanssa, mikä tarjoaa joustavan vaihdon paikan päällä.

● 65 %:n lisäys taivutuslujuudessa:Bionic kennorakenne tekee laipasta kevyemmän ja jäykemmän, mikä sopii erityisen hyvin kestämään putkilinjan taivutusmomentteja.

● Erittäin korkeapainelaakeri:DN300:n 42 MPa:n murtumispaine on 2,8 kertaa suurempi kuin perinteisten laippojen (≤15 MPa). Syklinen väsymisikä 20 000 sykliä 35 MPa:lla ylittää huomattavasti alan standardit.

● Äärimmäisen ympäristön sietokyky:-70°C iskuenergia 89J, 5000m syvänmeren korroosionopeus 0,03mm/vuosi, 120m/s hiekka- ja pölyhankaus ≤8μm.

● Älykäs turvallisuus:Nanozirkonia kulumisen ilmaisinkerros (värinmuutosvaroitus, kun paksuus <0,1mm) + kaksoiskartiomainen pultinreikä (esijännityksen vaimennus ≤5%).

Tuoteprosessit

● Tiivistyspintojen työstö:Käytetään CNC-tarkkuussorvausta, jonka korotettu korkeus noudattaa ASME B16.5 -standardin RF-mittoja (1,6–6,4 mm luokassa 150–1500), mutta kohotettu juuri siirtyy sujuvasti koko laipan pintaan. Pinnan karheus Ra ≤3,2μm varmistaa hyvän tiivisteen kosketuksen.

● Gradienttisammutus:Hiilipitoinen teräs käy läpi hallitun jäähdytyksen, jolloin muodostuu asteittainen rakenne, jonka pintakovuus on 45-50 HRC ja ytimen sitkeys ≥30J (-70°C:ssa).

● Hunajakennorakenne:Bionic kuusikulmainen ristikko laipparungon sisällä, joka on optimoitu elementtianalyysillä, tarjoaa 65 % suuremman jäykkyyden samalla painolla.

● Titaaniseoksesta valmistettu vahvistusrengas:Ti-6Al-4V-rengas (myötälujuus 1 250 MPa) on upotettu kaulaan häiriösovituksella, mikä estää kaulan laajenemisen korkeassa paineessa.

● Laadunvalvonta:100 % mittatarkastus, 10 % magneettisten hiukkasten testaus, satunnainen pursketestaus erää kohden. Tarjolla on jäljitettävät materiaalitodistukset ja lämpökäsittelykäyrät.

Käyttöskenaariot

Litteän kohotetun laipan hybriditiivistyspintarakenne tekee siitä erityisen sopivan seuraaviin skenaarioihin:

Skenaario	Kipukohta perinteisillä laipoilla	Ratkaisu tällä tuotteella
Vanhan putkiston jälkiasennus	Alkuperäinen järjestelmä saattaa sekoittaa FF- ja RF-laipat, tiivisteet eivät ole keskenään vaihdettavissa	Hybriditiivistepinta on yhteensopiva molempien tiivistetyyppien kanssa, putkilinjaa ei tarvitse muuttaa
Korkeapaineinen kaasuväliaine	RF-laippatiivisteet voivat puristaa paineen pulsaatiossa	Ulompi tasainen alue tarjoaa lisätukea ja estää tiivisteen virumisen
Halkaisijaltaan suuret matalapaineputket	FF-laipat vaativat täysikokoiset tiivisteet, korkea hinta	Korotettu osa mahdollistaa tavallisten RF-tiivisteiden käytön, mikä vähentää varaosavarastoa
Syvänmeren / napaympäristöt	Yksittäinen tiivistepinta vuotaa lämpösyklin jälkeen	Kaksivyöhyketiivistys (kohotettu + tasainen) tarjoaa redundantteja tiivistysreittejä

Erityisiä sovellusalueita ovat:

● Liuskekaasun murtamisen pumpun poistoputket(35-70 MPa sykkivä paine)
● Syvänmeren poraustason kaivonpään liitännät(5000m veden syvyys)
● LNG:n vastaanottoterminaalit(-70°C alhainen lämpötila)
● Offshore-joulukuusen happamien välineiden putkistot(H₂S/CO2)

Huoltopalvelu

● Ilmaiset näytteet:Kansainväliset ostajat voivat hakea yhtä ilmaista näytettä (näytemaksu palautetaan, rahti kerätään) asennustestausta ja sinetöintiä varten.

● Asennusohjeet:Mukana on kiina/englanninkielisiä asennusohjeita, jotka sisältävät vääntömomentit eri tiivistemateriaaleille (grafiitti, spiraalikäämi, PTFE). Etävideoopastus on saatavilla.

● Tekninen konsultointi:Suunnittelutiimi vastaa valintaa ja tiivisteiden yhteensopivuutta koskeviin kysymyksiin 4 tunnin kuluessa.

● Laadun jäljitettävyys:Jokaisella laipalla on yksilöllinen tunnus, ja testiraportit voidaan tarkistaa viralliselta verkkosivustolta.

● Takuu:18 kuukautta, ilmainen vaihto valmistusvirheille.

● Kolmannen osapuolen testaus:SGS/BV:n paikan päällä havaittu painetestaus voidaan järjestää pyynnöstä.

Miksi valita Longan

1. Ainutlaatuinen tiivistepinnan muotoilu:Useimmat markkinoilla olevat laipat ovat joko puhtaita FF tai puhdasta RF. Litteä kohotettu pintalaippamme mahdollistaa sekä FF:n jännityksen tasaisuuden että RF:n tiivistysvarmuuden vaihtamatta tiivistetyyppiä. Se sopii erityisen hyvin jälkiasennusprojekteihin, joissa alkuperäinen putki voi olla joko FF tai RF – tämä tuote on yhteensopiva molempien kanssa.

2. Koko elinkaaren kustannusetu:30 vuoden kokonaiskustannukset ovat vain 6 200 dollaria, mikä säästää 66 prosenttia verrattuna perinteisiin 18 500 dollariin. Kertavaihtoaika on 2,5 tuntia (perinteinen 8 tuntia), vuosihuoltotiheys 0,7 kertaa (perinteinen 3,2 kertaa).

3. Täydellinen sertifiointi:API 6A PSL 3G, sopii erittäin korkeapaineisiin H₂S- ja CO₂-kaasuväliaineisiin.

4. Todennettavissa olevat todelliset tiedot:Kaikki suorituskykyindikaattorit ovat saatavilla asiakkaiden paikan päällä tapahtuvaa testausta varten. Ilmaisia ​​näytteitä tarjotaan.

5. Nopea vastaus:Vakiotuotteet toimitetaan 3 päivän kuluessa, mukautetut tuotteet 15-30 päivän kuluessa.

Yhteenveto: Longanin litteä kohotettu pintalaippa hybriditiivistepinnan suunnittelulla ratkaisee perinteisten laippojen kipukohdat tiivisteiden yhteensopivuuden, jännityksen jakautumisen ja korkeapainetiivistyksen osalta. Yhdessä bionisen hunajakennorakenteen, gradienttisammutuksen ja titaaniseoksesta valmistettujen vahvistusrenkaiden kanssa sen taivutuslujuus, murtumispaine ja väsymiskesto paranevat huomattavasti. API 6A PSL 3G -sertifiointi ja 66 prosentin vähennys 30 vuoden koko elinkaaren kustannuksissa tekevät siitä ihanteellisen valinnan liuskekaasuun, syvänmeren suunnitteluun ja monimutkaisiin putkijärjestelmiin. Lähetä vaatimuksesi saadaksesi ilmaisia ​​näytteitä ja ammattimaisia ​​tiivistysratkaisuja.

FAQ

K: Voiko tasainen kohotettu laippa korvata olemassa olevan RF-laipan?
V: Kyllä. Niin kauan kuin paineluokitus ja koko vastaavat, se voi korvata suoraan RF-laipan ja alkuperäisen RF-tiivisteen käyttöä voidaan jatkaa. Jos vastinlaippa on FF, koko pintaa peittävä tiiviste vaaditaan, mutta tämän tuotteen tasainen alue on riittävän suuri ollakseen täysin yhteensopiva.

K: Vaatiiko tämä hybriditiivistyspinta erityisiä tiivisteitä?
V: Ei. Voit jatkaa ASME B16.21 -standardin RF-tiivisteiden (esim. spiraalilla kierretty sisärenkaalla) tai FF-tiivisteiden (koko grafiittitiivisteiden) käyttöä. Testimme osoittavat, että molempien tiivistetyyppien tiivistyskyky tässä laipassa on parempi kuin perinteiset yksittäiset tiivistepinnat.

K: Löystyvätkö pultit 35 MPa:n sykkivän paineen alla?
V: Tämä tuote käyttää kaksinkertaisia ​​kartiomaisia ​​pultinreikiä. 35 MPa:n heilahtelun alla esijännityksen vaimennus on ≤5%, kun taas perinteisissä pyöreissä reikissä vaimennus on ≥20%. Suosittelemme käyttämään hydraulista momenttiavainta kolmiportaisessa ristikuviossa. Voimme toimittaa vääntömomentin laskentataulukon.

K: Voidaanko tarjota erilaisia ​​materiaaleja, kuten ruostumatonta terästä?
V: Kyllä. Tämän tuotteen vakiomateriaali on gradienttikarkaistu korkeahiilinen teräs, mutta 316L, duplex ruostumaton teräs jne. voidaan toimittaa myös pyynnöstä. Sama kennorakenne ja titaaniseoksesta valmistettu vahvistusrengas pätevät myös ruostumattomaan teräkseen.

K: Kuinka voimme vahvistaa väittämäsi 42 MPa:n purkauspaineesi?
V: Toivotamme asiakkaat tervetulleiksi todistamaan räjähdystestejä tehtaallamme. Normaalivarastotuotteita otetaan satunnaisesti neljännesvuosittain, ja testiraportit tallennetaan verkkosivuillemme. Voit myös pyytää erillisen testin näytteellesi; me maksamme kustannukset (näyte on palautettava).
