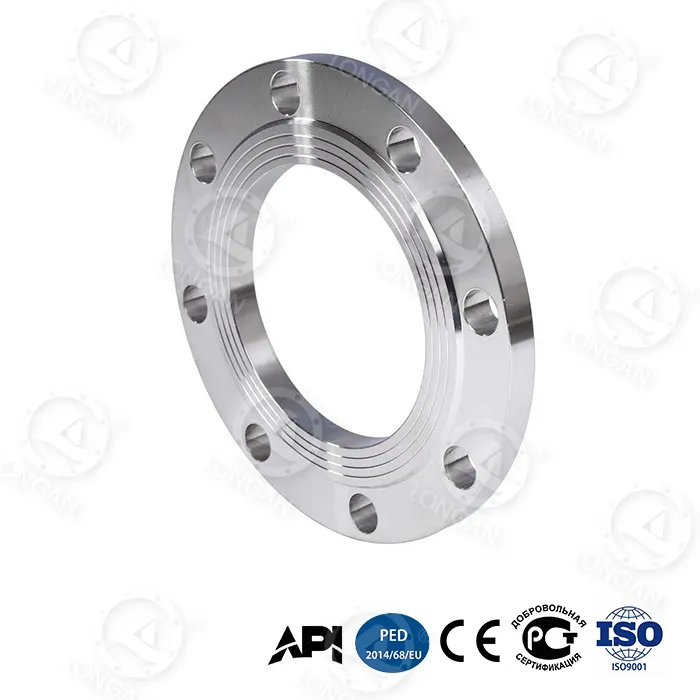

tasainen liukumäki laipassa

Longan, kokenut litteän slip on laipan valmistaja ja maailmanlaajuinen toimittaja Kiinassa, on palvellut kansainvälisiä teollisuusputkiprojekteja useiden vuosien ajan. Oma tehdas toteuttaa tiukkaa laadunhallintaa raaka-aineista valmiisiin tuotteisiin, mikä varmistaa jokaisen tuotteen tasaisen laadun ja pitkän aikavälin luotettavuuden. Tässä litteässä liukulaipassa on bioninen hunajakennorakenne ja gradienttisammutettu korkeahiilinen teräsprosessi, mikä lisää taivutuskestävyyttä 65 % perinteisiin laippoihin verrattuna. DN300-purkauspaine saavuttaa 42 MPa, ylittää kansallisen standardin GB/T 1048 280 prosentilla ja se on läpäissyt API 6A PSL 3G -sertifioinnin. Seuraavissa osioissa analysoidaan kattavasti tämän tuotteen tekniset edut ja käyttöarvot mitoista, mukaan lukien asennushitsaus, ääripainelaakeri, kuormituksen kestävyys, älykäs varoitus, äärimmäinen sopeutumiskyky ympäristöön, sovellettavat standardit ja syöttökapasiteetti.

Asennus- ja hitsausedut

Slip-on-tyyppisenä laipana litteä slip-on-laippa liitetään putkeen asennuksen aikana kahdella saumahitsauksella: toisella laipan takana ja yhdellä putken reiän sisällä. Perinteisiin hitsauskaulalaippoihin verrattuna tällä rakenteella on seuraavat merkittävät edut:

1.Pienempi asennusvaikeus:Tarkkaa putkilinjausta ei vaadita, mikä mahdollistaa tietyt asennusvirheet ja vähentää rakennustarvetta paikan päällä.
2.Kätevä hitsaustoiminto:Pillehitsaukset ovat helpompia suorittaa kuin täysläpivientihitsaukset, ja ne sopivat erityisen hyvin ahtaisiin tiloihin työmaalla.
3.Nopea vaihtonopeus:Yksittäinen vaihtoaika lyhenee perinteisten laippojen 8 tunnista 2,5 tuntiin, mikä vähentää tehokkaasti putkistojärjestelmän huoltoseisokkeja.

Tämä liukurakenne yhdistettynä Longanin ainutlaatuiseen bioniseen hunajakennorakennelmaan vähentää edelleen laipan kokonaispainoa ja parantaa asennuksen tehokkuutta.

Lopullinen paineen ja ympäristön suorituskyvyn vertailu

Suorituskykyindikaattori	Perinteinen taottu teräslaippa	tasainen liukumäki laipassa	Parantaminen
Räjähdyspaine (DN300)	≤15 MPa	42 MPa	↑180%
Syklinen väsymisikä (35 MPa)	Ei saavutettavissa	20 000 sykliä	—
Aksiaalinen muodonmuutos (35 MPa)	1,8 mm	0,6 mm	↓67 %
Iskuenergia -70°C:ssa	≥34J (kansallinen standardi)	89J	↑162 %
30 vuoden syvänmeren korroosionopeus	noin 0,5mm/vuosi	0,03mm/vuosi	↓94 %

Tämä tuote ylittää täysin perinteiset laipat äärimmäisen painelaakeroinnin ja ympäristön mukautuvuuden suhteen. Ytimen läpimurto piilee laipan kaulassa sisäänrakennetussa titaaniseoksesta valmistettu vahvistusrenkaassa, jonka myötölujuus on jopa 1 250 MPa, mikä luo mahdollisuuden ultrakorkeapaineisiin sovelluksiin luistaville laippoille.

Off-load Response

Varsinaisissa putkistojärjestelmissä tekijät, kuten lämpölaajeneminen/supistuminen ja perustusten painuma, aiheuttavat usein laipan pintavirheitä. Epäkeskisissä kuormitusolosuhteissa 15° putkilinjavirheen yhteydessä perinteisten laippojen tiivistysvuotonopeus on >10⁻³ mbar·L/s, kun taas Longanin tasainen liukumäinen laippa säilyttää tiivisteen vuotonopeuden ≤10⁻⁵ mbar·L/s, mikä parantaa tiivistyksen luotettavuutta kahdella kertaluvulla.

Kaksi rakenteellista innovaatiota saavuttavat tämän suorituskyvyn:

● Säteittäinen vahvistusribarakenne:Laipan takaosaan lisätyt säteittäiset vahvistusrivat vähentävät paikallista jännityspitoisuutta 48 %, mikä tekee jännityksen jakautumisesta tasaisemman kuormittamattomissa olosuhteissa.
● Erittäin jäykkä hunajakennorakenne:Bionic kennomainen ydinkerros tarjoaa erinomaisen taivutusjäykkyyden ja vastustaa laippapinnan vääntymistä.

Lisäksi ISO 10816-3 -standardin 50-200 Hz taajuuskaistan tärinätestissä amplitudin vaimennusnopeus saavuttaa 92 %, mikä ratkaisee tehokkaasti pultin esijännityksen vaimennusongelman korkean paineen pulsaatioolosuhteissa.

Älykäs varoitus ja äärimmäinen ympäristö

Flat slip on laippa yhdistää kaksi älykästä tekniikkaa, jotka auttavat käyttäjiä havaitsemaan mahdolliset ongelmat varhaisessa vaiheessa:

● Nano-zirkonia kulumisen ilmaisinkerros:Tämä materiaali on upotettu tiivistyspintaan. Kun paksuus on alle 0,1 mm, näkyvä värinmuutos antaa varoituksen, jolloin tiivistystila voidaan arvioida ilman ammattilaitteita.
● Kaksikartiomainen pultinreiän esijännityslukitus:35 MPa:n paineenvaihtelussa perinteisten rakenteiden esikuormituksen vaimennus on ≥20 %, kun taas tämä malli säätelee esikuormituksen vaimennusta ≤5 %:n sisällä varmistaen pitkän aikavälin yhteyden luotettavuuden.

Äärimmäisen ympäristön suorituskyvyn tarkastus (kaikki tiedot todellisista testeistä):

● Matalan lämpötilan vaikutus (-70°C):Charpy-iskuenergia 89J (kansallinen standardi ≥34J), sopii napaputkiin ja LNG-kuljetuksiin.
● Syvänmeren korroosio (5 000 metriä):ASTM G111-97 -standardin mukaan 30 vuoden vastaava korroosionopeus on vain 0,03 mm/vuosi, mikä täyttää syvänmeren suunnittelun koko elinkaaren vaatimukset.
● Hiekka- ja pölyhankaus (120 m/s):ISO 5890:2012 -standardin mukaan 10 000 tunnin jatkuvan iskun jälkeen tiivistyspinnan vauriosyvyys on ≤ 8 μm, mikä sopii aavikkoalueille tai offshore-alustoille, joissa on nopeita hiekkakuormitettuja tuulia.

Sovellettavat standardit ja tekniset tiedot

litteä slip on laippa on valmistettu tiukasti ASME B16.5 -standardin mukaisesti, ja paineluokitukset kattavat luokka 150 - luokka 1500 ja koko vaihtelee NPS 1/2 tuumasta 24 tuumaan. Materiaali on gradienttikarkaistua hiilipitoista terästä yhdistettynä säteittäiseen vahvistusrimaan ja sisäänrakennettuun titaaniseoksesta valmistettuun vahvistusrenkaaseen.

ASME B16.5 -spesifikaation mukaan luokkien 150 ja 300 laippojen paksuusmittaus ei sisällä korotetun pinnan korkeutta. Tässä tuotteessa on koko pinta (FF) tiivistyspinta, ja sitä on käytettävä koko pinnan peittävän tiivisteen kanssa. On tärkeää huomata, että koko pintaa peittävää laippaa ei saa pultata suoraan korotettuun pintalaippaan; se on korvattava koko tiivisteellä tai sovittimella.

Materiaalitiede ja prosessiinnovaatiot

● Gradienttikarkaistu korkeahiilinen teräs:Perinteinen laippojen täydellinen karkaisu johtaa liiallisiin kovuuseroihin pinnan ja ytimen välillä, mikä on alttiina halkeilulle. Gradienttisammutustekniikka ohjaa tarkasti lämmitys- ja jäähdytysnopeuksia ja luo asteittaisen kovuuden jakautumisen ulkopuolelta sisälle – korkea pintakovuus kulutuksenkestävyyttä varten, korkea ytimen sitkeys iskunkestävyyttä varten. Tämä mahdollistaa laipan iskunkestävyyden säilyttämisen 89 J -70 °C:ssa.

● Bionic kennorakenne:Tämä mehiläispesien kuusikulmaisesta geometriasta inspiroitunut rakenne lisää merkittävästi taivutusjäykkyyttä lisäämättä painoa. Elementtianalyysi varmistaa, että tämän rakenteen taivutuslujuus on 65 % suurempi kuin saman painoisen kiinteän laipan.

● Sisäänrakennettu titaaniseoksesta valmistettu vahvistusrengas:Ti-6Al-4V titaaniseoksesta valmistettu rengas on valmiiksi sijoitettu laipan kaulaan, paikkaan, jossa jännitys keskittyy eniten. Tämän seoksen myötöraja on jopa 1 250 MPa ja tiheys vain 60 % teräksen tiheydestä. Rengas on kiinnitetty perusmateriaaliin häiriösovituksella, mikä rajoittaa tehokkaasti kaulan plastista muodonmuutosta ja lisää DN300-laipan murtumispainetta perinteisestä ≤15 MPa:sta 42 MPa:iin.

Tuotanto- ja laaduntarkastusjärjestelmä

Longanin oma tehdas sijaitsee Longwanissa, Wenzhoussa. Hyödyntämällä Tsingshan Holding Groupin korkealaatuista raaka-ainetoimitusta yhdistettynä omiin taonta-, lämpökäsittely- ja koneistuskykyihinsä se on muodostanut täydellisen tuotantoketjun. Jokaisen laipan tasaisen luiston mukana tulee jäljitettävät materiaalitodistukset, lämpökäsittelykäyrätiedot, mittatarkastusraportit ja hydrostaattiset/pneumaattiset testiraportit.

Laadunvalvonnan avainkohdat:

1.Raaka-aineen saapumisen tarkastus: spektrianalyysi, mekaanisten ominaisuuksien näytteenotto.
2.Prosessin ohjaus: lämpökäsittelyuunin lämpötilakäyrien reaaliaikainen seuranta, gradienttisammutusprosessin parametrien automaattinen tallennus.
3.Valmiin tuotteen tarkastus: 100 %:n mittatarkastus, 10 %:n magneettisten hiukkasten testaus, eränäytteiden otto murtumispaineen tai syklisen väsymisajan varalta.
4.Kolmannen osapuolen todistaminen: SGS:n, BV:n tai muiden virastojen suorittama todistajien testaus paikan päällä voidaan järjestää asiakkaan pyynnöstä.

Kansainväliset ostajat voivat tarkistaa tuotannon edistymisen ja testitiedot verkossa tilausnumeron avulla.

Globaalit projektihakemustapaukset

● Lähi-idän liuskekaasukentän murskausasema:Käytettiin 120 sarjaa DN300 Class 1500 -laippalevyjä. 18 kuukauden jatkuvan käytön jälkeen tiivistevuotoa ei tapahtunut ja huoltotiheys oli nolla.
● Etelä-Kiinan meren syvänmeren porausalusta:Veden syvyys 2800 metriä. Laippaa käytettiin puhallussuojapinon liittämiseen. 30 kuukauden korroosiotarkastuksen jälkeen tiivistyspinnassa ei ollut ilmeisiä vaurioita, ja mitattu korroosionopeus oli 0,028 mm/vuosi.
● Venäjän arktinen maakaasuputki:Ympäristön lämpötila -55°C, iskutestiarvo 82J, täyttää projektin suunnitteluvaatimukset. Yli 500 kappaletta on toimitettu.

FAQ

K: Mihin paineluokkiin se sopii?
V: Tämä litteä liukulaippa sopii paineluokille luokista 150 luokkiin 1500. Mittaustiedot osoittavat, että DN300-koko toimii erinomaisesti 42 MPa:n murtumispaineessa, mikä ylittää huomattavasti kansalliset standardivaatimukset. Se soveltuu erityisen hyvin korkeapaineisiin ja ankariin olosuhteisiin, kuten liuskekaasun murtumispumppuihin, syvänmeren porausaluksiin, ultrakorkeapaineisiin maakaasun siirtoputkiin ja napaisiin ympäristöihin.

K: Mikä on tärkein ero tämän ja hitsauskaulalaipan välillä?
V: Slip-on laippa käyttää kahta saumaa putken liittämiseen (yksi takana ja toinen reiän sisällä), ja asennusvaatimukset ovat suhteellisen kevyet. Hitsauskaulalaipassa käytetään yhtä täysläpivientiä päittäishitsiä, mikä vaatii tiukempaa kohdistusta. Longanin liukulaippatuotteessa bionisen hunajakennorakenteen ja sisäänrakennetun titaaniseoksesta valmistettujen vahvistusrenkaiden ansiosta painelaakereiden suorituskyky ei kuitenkaan ole pienempi kuin perinteisten hitsauskaulalaippojen.

K: Kuinka se toimii alhaisessa lämpötilassa?
V: Erittäin matalissa -70 °C:n lämpötiloissa tuotteen Charpy-iskuenergia saavuttaa 89J, mikä on paljon korkeampi kuin kansallinen standardivaatimus ≥34J. Tämä johtuu gradienttisammutetun korkeahiilisen teräsmateriaalin erinomaisesta matalien lämpötilojen sitkeydestä, mikä tekee siitä sopivan napaputkien suunnitteluun ja matalan lämpötilan maakaasun kuljetusjärjestelmiin.

K: Mitkä ovat Longanin toimituskapasiteetti ja räätälöintivaihtoehdot?
V: Longanilla on oma tehdas ja täydellinen tuotantojärjestelmä, joka tukee koon räätälöintiä, yksityistä etiketöintiä ja massatuotantoa. Tiukkaa laadunhallintaa toteutetaan raaka-ainevalinnasta valmiin tuotteen tarkastukseen. Kansainväliset ostajat voivat lähettää vaatimuksia ilmaisten näytteiden saamiseksi. Yritys sijaitsee osoitteessa nro 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, Zhejiangin maakunta, ja se hyödyntää Wenzhoun maantieteellisiä etuja ja Tsingshan Holding Groupin raaka-ainetoimituksia muodostaakseen täydellisen tuotanto- ja toimitusjärjestelmän.

K: Kuinka todellinen suorituskyky voidaan tarkistaa?
V: Longan toivottaa asiakkaat tai kolmannen osapuolen tarkastusvirastot tervetulleeksi todistamaan suorituskykytestejä tehtaalla. Tehdas on varustettu 3000 tonnin painetestauskoneella, syklisellä väsymistestipenkillä, -80°C matalan lämpötilan iskutestauksella ja syvänmeren korkeapainekorroosion simulointikammiolla. Asiakkaat voivat pyytää näytteille räjähdyspainetestejä, syklisiä väsymistestejä tai äärimmäisen ympäristön testejä; testiraportit antaa sisäinen laboratorio, jolla on CNAS-pätevyys.
