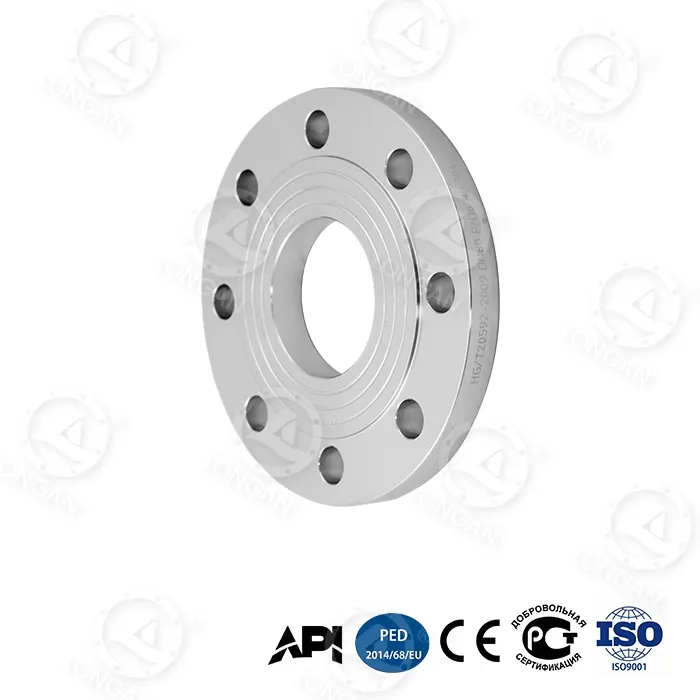

Litteä hitsauskohotettu laippa

Teknisen arvon esittely

Parametrien indeksi

Pinnan karheus Ra ≤ 3,2μm (tiivistyspinnan viimeistely)

Hiiliteräslaipan painonsäästö 35 % kevyempi kuin kaulalaippa (DN300 vertailu)

Väsymisikä ＞ 10 000 painejaksoa (MSS SP-44)

Korroosionvara ≥3mm (kemiallinen räätälöity versio)

Tuotteen tärkeimmät edut

1. Täysi järjestelmän yhteensopivuus

Kansainväliset standardit litteähitsaukselle korotetuille laippoille:

ASME B16.5 (amerikkalainen standardi) | PN-sarja (DIN) | JIS 10K/20K (japanilainen standardi)

Halkaisijaalue: DN15~DN600 (1/2"~24")

Saumaton korvaaminen globaaleihin projekteihin

2. Asennuksen tehokkuus

Hitsausliitoksen ohennusmalli: urakulma 37,5°±2,5° (VS 45° perinteinen laippa)

Pultinreiän toleranssi: ±1mm (ISO 5210)

Putkilinjan telakointinopeus kasvoi 40 %

3. Tiivistyksen luotettavuus

Tasahitsattu kohotetun laipan ulkoneman korkeus: 3,2 mm (1/8 tuumaa) standardi (ASME B16.5)

Tiivistysvaurion todennäköisyys: <0,01 % (samalaatuisilla tiivisteillä)

Vuototakuu korkeassa paineessa

4. Paineen kantavuus

Luokka 150: jopa 19,6 bar @ 38°C

Luokka 300: jopa 51,1 bar @ 38°C

Sopeutuvuus alhaisiin lämpötiloihin: -196°C - +538°C (ASTM A105 materiaali)

Kattaa äärimmäiset olosuhteet energia-/kemianteollisuudessa

Aloita tiedustelu saadaksesi ratkaisusi!
