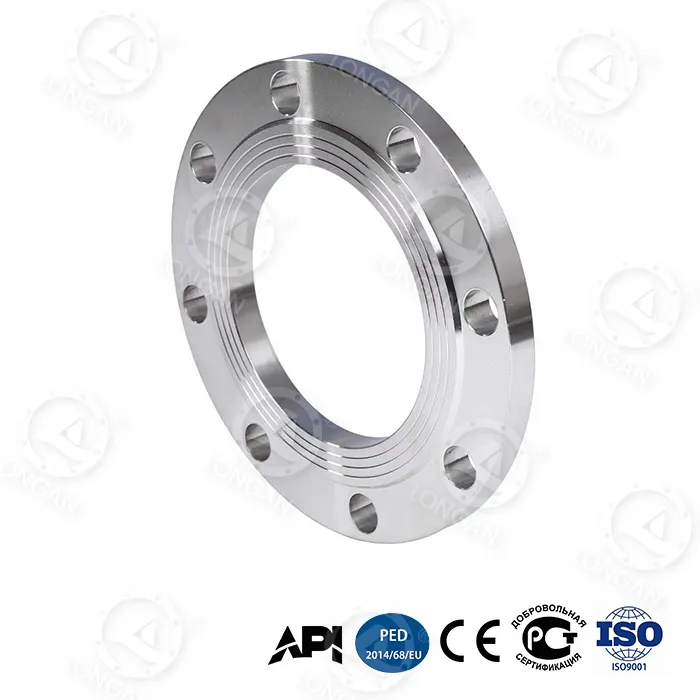

sme b16.5 litteä laippa

Tavanomaisten ASME B16.5 -mittojen mukaan valmistettujen laippojen murtumispaine on tyypillisesti enintään 15 MPa. Longanin sme b16.5 litteä laippa säilyttää standardin luokan 150–2500 asennusliitännät ja koko pinnan kattavan tiivistyspinnan, mutta saavuttaa suuremman paineen kantavuuden sisäisen rakenteellisen optimoinnin ansiosta: bioninen kennoverkko (taivutusjäykkyys kasvanut 65 %), gradienttikarkaistu korkeahiilinen teräs (iskuenergia -70-9°C) titaaniseoksesta valmistettu vahvistusrengas (tuotto 1 250 MPa). Mitattu DN300:n murtumispaine on 42 MPa. Kaikki tuotteet ovat täydessä prosessin laadunvalvonnassa Longanin omassa tehtaassa ja niille on myönnetty API 6A PSL 3G -sertifikaatti.

Tuotetyyppi ja sovellus

sme b16.5 flat face laippa on ASME B16.5 standardin mukaan valmistettu kokopintainen (FF) tiivistepintalaippa. Sitä käytetään putkistojärjestelmissä, jotka vaativat täyskosketuksen tiivisteliitäntöjä, ja se soveltuu matalapaineisiin suurihalkaisijaisiin putkiin, valurautaisiin laippaliitäntöihin ja sovelluksiin, joissa vaaditaan tasaista tiivisteen jännityksen jakautumista. Sisäisten vahvistusrakenteiden ansiosta tätä tuotetta voidaan käyttää myös erittäin korkeapaineisissa skenaarioissa (kuten liuskekaasun murtumispumpun ulostuloissa ja syvänmeren porauskaivon päälaitteistoissa), samalla kun se säilyttää vakiorajapinnan mitat, jotta ne voidaan vaihtaa olemassa olevien putkistojen tavanomaisten laippojen kanssa.

Keskeiset myyntivaltit

1. Vakioliitäntä, korkeamman paineen laakeri:Täyttää ASME B16.5 -asennusmitat, mitattu DN300 murtumispaine 42 MPa, korkeampi kuin tavanomaiset vakiolaipat (≤ 15 MPa).
2. 65 % lisäys taivutuslujuudessa:Bionic kennorakenne parantaa laipan jäykkyyttä, sopii täriseviin tai perustusten laskeutumisympäristöihin.
3. Visuaalinen kulumisen osoitus ja esikuormituksen säilyttäminen:Tiivistepintaan on upotettu nano-zirkonia-indikaattorikerros, joka muuttaa väriä, kun paksuus on alle 0,1 mm. Kaksoiskartiomainen pultinreiän rakenne rajoittaa esijännityksen vaimennuksen 35 MPa paineenvaihtelussa ≤ 5 %:iin (perinteinen rakenne ≥ 20 %).
4. Äärimmäinen suorituskyky:-70°C iskuenergia 89J; 5000 m syvänmeren vastaava korroosionopeus 0,03 mm/vuosi; tiivistepinnan vaurion syvyys ≤8μm 120m/s hiekka- ja pölyhankauksen jälkeen.
5. Koko elinkaarikustannukset:30 vuoden kokonaiskustannukset 6 200 dollaria (perinteinen 18 500 dollaria); vuosihuoltotiheys 0,7 kertaa (perinteinen 3,2 kertaa); kertavaihtoaika 2,5 tuntia (perinteinen 8 tuntia).

Tekniset tiedot

Tuote	Parametri
Vakioperuste	ASME B16.5 (mitat, toleranssit, paine-lämpötila-arvot)
Tiivistyspintatyyppi	Koko kasvot (FF)
Paineluokka	Luokka 150, 300, 400, 600, 900, 1500, 2500
Kokoalue	NPS 1/2" - 24"
Materiaali	Gradienttikarkaistu korkeahiilinen teräs (muokattavissa ruostumaton teräs)
Sisäinen vahvistus	Titaaniseoksesta valmistettu vahvistusrengas (tuotto 1 250 MPa), säteittäiset rivat (jännityspitoisuus vähennetty 48 %)
DN300 murtumispaine	42 MPa (perinteinen ≤ 15 MPa)
Syklinen väsymyselämä	20 000 jaksoa @ 35 MPa (tavallinen 5 000 jaksoa @ 25 MPa)
Aksiaalinen muodonmuutos @35MPa	0,6 mm (tavallinen 1,8 mm)
Tiivisteen vuotonopeus (15° kohdistusvirhe)	≤10⁻⁵ mbar·L/s (tavallinen >10⁻³)
Alhaisen lämpötilan isku (-70°C)	89J (kansallinen standardi ≥34J)
Syvänmeren korroosio (5000m)	0,03 mm/vuosi (30 vuoden vastaava)
Hiekka- ja pölyhankaus (120m/s)	Tiivistyspinnan vaurion syvyys ≤8μm (10 000h)
Apuominaisuudet	Nano-zirkonia kulumisenilmaisinkerros, kaksoiskartiopultin reiät

Sertifiointi ja laadunvarmistus

● API 6A PSL 3G:Soveltuu erittäin korkean paineen skenaarioihin kaasuväliaineilla, jotka edellyttävät pneumaattista testausta (1,5-kertainen nimellispaine) ja tiukempaa ainetta rikkomatonta testausta ja materiaalin jäljitettävyyttä.
● Tehtaan laadunvalvonta:Longanin oma tehdas toteuttaa koko prosessin laadunhallinnan raaka-aineen saapumistarkastuksesta (spektrianalyysi, mekaaninen näytteenotto) valmiin tuotteen lähtemiseen (100 % mittatarkastus, 10 % magneettisten hiukkasten testaus, eräpurskepainenäytteenotto).
● Jäljitettävyys:Jokaisen laipan mukana tulee jäljitettävät materiaalitodistukset, lämpökäsittelykäyrätiedot, mittatarkastusraportit ja hydrostaattiset/pneumaattiset testiraportit, jotka ovat saatavilla verkossa sarjanumeron kautta.

Erottamisen kohokohdat

Verrattuna muihin markkinoilla oleviin ASME B16.5 -kokolaippoihin, Longanin sme b16.5 -tasalaipoilla on:

●Saavuttaa suuremman murtumispaineen (42 MPa) vakiomitoissa lisäämättä laipan paksuutta tai muuttamatta pultin reikien sijoittelua.
●Integroitu titaaniseoksesta valmistettu kaulan vahvistusrengas ja gradienttisammutusprosessi, mikä tasapainottaa kuormituskapasiteetin ja matalan lämpötilan sitkeyden.
●Tiivistyspintaan upotettu kulumista osoittava kerros tiivisteen kunnon visuaalista tarkastamista varten.
●Säilyttää tiivisteen vuotonopeuden ≤10⁻⁵ mbar·L/s 15°:n kohdistusvirheolosuhteissa.

Räätälöinti ja prosessi

Räätälöintivaihtoehdot:

●Epätyypilliset koot ja erikoispaineluokitukset (piirustukset tai tekniset vaatimukset vaaditaan)
●Eri materiaalit: 304/316L ruostumaton teräs, duplex ruostumaton teräs jne.
●Yksityinen merkintä: lasermerkintä, räätälöity pakkaus

Prosessin ydinkulku:

1.Takominen: tarkkuustaonta käyttäen Tsingshan Holding Groupin korkealaatuisia raaka-aineita.
2.Gradienttisammutus: ohjattu jäähdytys erittäin kovan pinnan ja erittäin sitkeän ytimen muodostamiseksi.
3.Hunajakennorakenteen työstö: sisäisten kuusikulmaisten ristikoiden CNC-työstö.
4.Titaanirengaspuristussovitus: häiriösovitus varmistaa, ettei renkaan ja perusmateriaalin välillä ole suhteellista liikettä.
5.Tiivistyspinnan viimeistely: CNC-sorvaus, pinnan karheus Ra ≤3,2μm.
6.Täydellinen tarkastus ja testaus: mitoitus, magneettinen hiukkanen, hydrostaattinen/pneumaattinen, purskenäytteenotto.

Näyte- ja testaustuki

● Ilmaiset näytteet:Kansainväliset ostajat voivat hakea yhtä ilmaista näytettä (näytemaksu palautetaan, ostaja maksaa rahdin) asennustestausta ja suorituskyvyn tarkistamista varten.
● Paikan päällä todettu testaus:Tehdas on varustettu 3000 tonnin paineen testauskoneella, syklisellä väsymiskoepenkillä, -80°C matalan lämpötilan iskutestauksella ja syvänmeren korroosion simulointikammiolla. Asiakkaat voivat todistaa räjähdys-, väsymis- tai äärimmäisiä ympäristötestejä paikan päällä.
● Kolmannen osapuolen testaus:SGS, BV, TÜV voidaan tilata kemialliseen koostumukseen, mekaanisiin ominaisuuksiin, ainetta rikkomattomaan testaukseen ja painetestaukseen; raportit toimitetaan tavaroiden mukana.
● Takuuaika:18 kuukautta (lähetyspäivästä), ilmainen vaihto valmistusvirheille.

Suorituskyvyn vertailu: Vakiovaatimukset vs. Longanin mitattu

Tuote	ASME B16.5 standardivaatimukset / tavanomainen laippa	Longan sme b16.5 litteä laippa	Vertailu
DN300 murtumispaine	≤15 MPa	42 MPa	Korkeampi kuin perinteinen
Syklinen väsymyselämä	5000 jaksoa @25MPa	20 000 jaksoa @35 MPa	Pidempi käyttöikä
Aksiaalinen muodonmuutos @35MPa	1,8 mm	0,6 mm	Vähemmän muodonmuutoksia
15° kohdistusvirheen vuotonopeus	>10-³ mbar·L/s	≤10⁻5 mbar·L/s	Pienempi vuoto
-70°C iskuenergia	≥34J (kansallinen standardi)	89J	Korkeampi sitkeys
30 vuoden syvänmeren korroosionopeus	noin 0,5 mm/vuosi (hiiliteräs)	0,03mm/vuosi	Hitaampi korroosio

Asennusta koskevat varotoimet

sme b16.5 -tasalaipassa on koko kasvot kattava tiivistepinta. Oikea asennus on kriittinen tiivistyskyvyn varmistamiseksi. Huomioi seuraavat seikat:

1. Tiivisteiden valinta:On käytettävä koko pintaa peittävää tiivistettä, joka peittää koko laipan tiivistepinnan ja jossa on pultinreiät. Älä käytä korotettuja kasvojen tiivisteitä tai tavallisia RF-tiivisteitä.
2. Laipan sovitus:Kokopinnan laippoja ei saa pultata suoraan kohotettuihin laippoihin. Jos putkistossa on korotettuja pintalaippoja, ne on vaihdettava kokopintaisiin laippoihin tai sovittimiin.
3. Pultin kiristys:Kaksoiskartion muotoisen pultinreiän suunnittelussa suositellaan hydraulista momenttiavainta kolmivaiheiseen poikkikuviolliseen tasaiseen esijännitykseen. Tavoiteesijännitys lasketaan paineen ja pulttien spesifikaatioiden perusteella; katso ASME PCC-1 -standardi tai ota yhteyttä Longanin tekniseen tiimiin.
4. Esilatausjärjestys:Kiristä kaikki pultit 30 %:iin tavoitemomentista, sitten 70 %:iin ja lopuksi 100 %:iin. Kiristä uudelleen 24 tunnin käytön jälkeen.
5. Tiivistävä kasvosuojaus:Tarkista tiivistepinta naarmujen tai vieraiden esineiden varalta ennen asennusta. Nano-zirkonia kulumista osoittava kerros on ohut upotettu kerros; älä puhdista metallikaapimilla asennuksen aikana.
6. Pultin reikien kohdistus:Kaksoiskartiomainen reikärakenne helpottaa itsekohdistusta, mutta varmista ennen asennusta, että molempien laippojen pultinreiät ovat kohdakkain 1 mm:n poikkeamalla.
7. Putken kohdistus:Vaikka koko pinnan peittävillä laipoilla on jonkin verran toleranssia kohdistusvirheille, on suositeltavaa hallita putken kohdistusvirhe 2 mm/m sisällä tiivisteen keston varmistamiseksi.

FAQ

K: Mitä eroa on perinteisestä ASME B16.5 -laipasta?
V: Molemmilla on samat mitat ja liitännät, ja ne ovat suoraan vaihdettavissa. Longanin tuotteessa on hunajakennorakenne, gradienttisammutus ja titaaniseoksesta valmistettu rengas sisäisesti, jolloin saavutetaan mitattu murtumispaine (42MPa) korkeampi kuin standardivaatimus (≤15MPa).

K: Mille paineluokille se sopii?
V: Ulkomitat ovat luokan 150–2500 asennuskokojen mukaisia, ja mitattu murtumispaine on suurempi kuin vastaavien luokkien standardivaatimukset. Soveltuu liuskekaasu- ja syvänmeren projekteihin, jotka vaativat korkeamman turvamarginaalin kuin vakiolaipat.

K: Mitä tulee huomioida asennuksen aikana?
V: On käytettävä koko pintaa peittävää tiivistettä, eikä sitä saa pultata suoraan korotettuun pintalaippaan. On suositeltavaa käyttää kaksoiskartiopultin reikiä momenttiavaimella poikkikuviossa kolmessa vaiheessa ja kiristää uudelleen 24 tunnin käytön jälkeen. Katso yksityiskohtaiset vaiheet yllä olevasta "Asennusta koskevat varotoimet".

K: Kuinka paineen suorituskyky voidaan tarkistaa?
V: Longan toivottaa asiakkaat tervetulleeksi todistamaan räjähdys- tai syklisiä väsymistestejä tehtaalla. Jokaisen erän testitietueet säilytetään, ja niistä voidaan kysyä sarjanumerolla. Myös SGS:n, BV:n jne. suorittama kolmannen osapuolen testaus voidaan järjestää.

Yhteenveto:Longanin sme b16.5 -tasalaippa noudattaa kansainvälistä ASME B16.5 -standardimittajärjestelmää ja käyttää bionista kennorakennetta, gradienttisammutusprosessia ja sisäänrakennettua titaaniseoksesta valmistettua vahvistusrengasta. Mitattu DN300 murtumispaine 42 MPa, -70°C isku 89J, 30 vuoden syvänmeren korroosionopeus 0,03 mm/vuosi. Hyväksytty API 6A PSL 3G -sertifikaatti, joka soveltuu liuskekaasun louhintaan, syvänmeren poraukseen ja ultrakorkeapaineisiin putkistojärjestelmiin. Lähetä vaatimuksesi saadaksesi ilmaisia ​​näytteitä ja teknisiä neuvoja.
