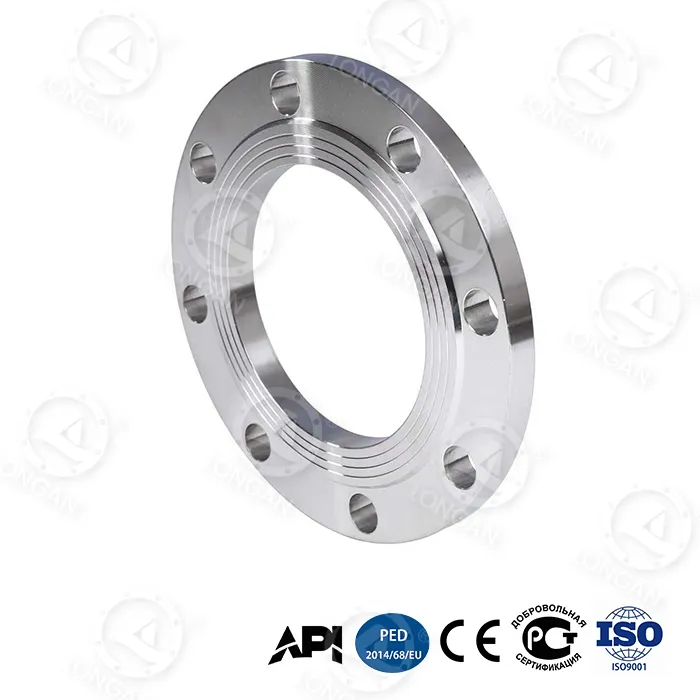

teräksiset litteät laipat

Longan, teräslevylaippojen valmistaja ja maailmanlaajuinen toimittaja, joka sijaitsee Longwanissa, Wenzhoussa, Kiinassa, palvelee kansainvälisiä ostajia, joilla on monen vuoden kokemus alalta. Raaka-aineiden tarkastuksesta valmiin tuotteen lähtötarkastukseen, oma tehdas ottaa käyttöön tiukan laadunhallintajärjestelmän varmistaakseen tuotteiden johdonmukaisuuden ja pitkän aikavälin luotettavuuden. Tässä litteässä laipassa on bioninen hunajakennorakenne ja gradienttikarkaistu korkeahiilinen teräs, mikä lisää taivutuskestävyyttä 65 %. DN300-spesifikaatio saavuttaa 42 MPa:n murtumispaineen, joka ylittää kansallisen GB/T 1048 -standardin 280 %:lla, ja se on läpäissyt API 6A PSL 3G -tuotemääritystason sertifioinnin. Seuraavissa osioissa analysoidaan kattavasti tämän tuotteen teknisiä etuja useista eri ulottuvuuksista, mukaan lukien painelaakereiden suorituskyky, taloudellisuus, kuormituksen kestävyys, äärimmäinen sopeutumiskyky ympäristöön, älykäs varoitustekniikka sekä asennus ja huolto.

Painelaakerin läpimurto

Tuote on saavuttanut teknologisen harppauksen äärimmäisessä paineenkantokyvyssä. Ydininnovaatio on sisäänrakennettu titaaniseoksesta valmistettu vahvistusrengas laipan kaulassa, jonka myötölujuus on jopa 1 250 MPa. Tämä arvo ylittää huomattavasti tavallisten hiiliteräslaippojen myötörajan (tyypillisesti 200-400 MPa), mikä mahdollistaa laipan rakenteellisen eheyden säilyttämisen ultrakorkeassa paineessa.

Mittaustiedot ovat seuraavat:

1. Syklinen väsymisikä:Perinteinen laippa kestää 5 000 jaksoa 25 MPa:lla, kun taas Longanin tuote kestää 20 000 jaksoa 35 MPa:lla, mikä lisää syklin käyttöikää 300 %.
2. Aksiaalinen muodonmuutos (35 MPa):35 MPa:n korkeassa paineessa teräslevylaippojen aksiaalinen muodonmuutos on vain 0,6 mm, mikä on 67 % pienempi kuin perinteisen laipan 1,8 mm.
3. Räjähdyspaine (DN300):Mitattu arvo on 42 MPa, joka ylittää huomattavasti perinteisen laipan ≤ 15 MPa, ylittää kansallisen standardin vaatimuksen 180%.

Tämä suorituskyvyn läpimurto mahdollistaa ultrakorkeapaineliitännät, jotka aiemmin voitiin saavuttaa vain kestävillä laippoilla tai erikoisseoslaipoilla, ja nyt Longanin tuotteella on kevyempi rakenne. Titaaniseoksesta koostuvan vahvistusrenkaan ja gradienttikarkaistun korkeahiilisen teräksen komposiittirakenne takaa korkean lujuuden välttäen samalla kalliiden materiaalien käytöstä aiheutuvan kustannusten nousun.

Taloudellinen analyysi

Täyden elinkaarikustannusten näkökulmasta tuotteen edut ovat erittäin merkittäviä. 30 vuoden käyttöiän aikana perinteisten taottujen teräslaippojen kokonaiskustannukset, mukaan lukien hankinta, asennus, huolto, vaihto ja seisokit, ovat noin 18 500 dollaria. Longanin tuote, jolla on pidempi käyttöikä, pienempi huoltotiheys ja nopeampi vaihtonopeus, pienentää 30 vuoden kokonaisomistuskustannukset noin 6 200 dollariin.

Kustannusvertailukohde	Perinteinen taottu teräslaippa	teräksiset litteät laipat	Säästöjä
30 vuoden kokonaisomistuskustannukset	18 500 dollaria	6 200 dollaria	↓66 %
Yksi vaihtoaika	8 tuntia	2,5 tuntia	↓69 %
Vuotuinen huoltotiheys	3,2 kertaa vuodessa	0,7 kertaa vuodessa	↓78 %

Merkittävä vaihtoajan lyhennys johtuu laipan optimoidusta rakenteellisesta suunnittelusta – bioninen kennorakenne vähentää laipan painoa ja kaksoiskartiomainen pultinreikärakenne nopeuttaa pulttien kohdistusta ilman toistuvia säätöjä. Käyttöskenaarioissa, jotka vaativat toistuvaa laipan purkamista ja kokoonpanoa, kuten liuskekaasun murtaminen, jokainen seisokkitunti tarkoittaa kymmenien tuhansien dollarien käyttötuloja.

Tärinänvaimennus kuormittamattomana

Todellisissa putkistojärjestelmissä laippaliitospinnat eivät useinkaan voi saavuttaa ihanteellista kohdistettua tilaa. Putken lämpölaajeneminen/supistuminen, perustusten painuma tai asennusvirheet voivat aiheuttaa laippapintojen välistä kallistusta. Epäkeskisissä kuormitusolosuhteissa 15° putkilinjavirheen yhteydessä perinteisten laippojen tiivistysvuotonopeus on suurempi kuin 10⁻3 mbar·L/s, kun taas Longanin tiivistysvuotonopeus on ≤10⁻⁵ mbar·L/s, mikä parantaa tiivistyksen luotettavuutta kahdella suuruusluokalla.

Tämä suorituskyky johtuu kahdesta rakenteellisesta innovaatiosta:

● Säteittäinen vahvistusribarakenne:Laipan takaosaan lisätyt säteittäiset vahvistusrivat vähentävät paikallista jännityspitoisuutta 48 %, mikä tekee jännityksen jakautumisesta tasaisemman kuormittamattomissa olosuhteissa.
● Erittäin jäykkä hunajakennorakenne:Bionic kennomainen ydinkerros tarjoaa erinomaisen taivutusjäykkyyden ja vastustaa laippapinnan vääntymistä.

Myös tärinänvaimennuksessa teräslevylaipat toimivat erinomaisesti. Korkeapaineinen pulsaatio (esim. edestakaisin liikkuvan murtumispumpun ulostulossa) herättää putkilinjassa värähtelytaajuuksia alueella 50-200 Hz, mikä aiheuttaa pultin esijännityksen asteittaista vaimenemista. ISO 10816-3 -standardin testauksen mukaan tämän tuotteen amplitudin vaimennusnopeus tällä taajuusalueella on 92 %, mikä vähentää huomattavasti pultin löystymisen riskiä.

Äärimmäisen kunnon varmistus

Tuote on läpäissyt tiukat testaustarkastukset useissa äärimmäisissä ympäristöissä, mikä varmistaa sen soveltuvuuden maailman vaativimpiin teollisuusprojekteihin:

● Matalan lämpötilan vaikutus (-70°C):Charpyn V-lovinen iskutesti GB/T 229-2020 -standardin mukaisesti, mitattu iskuenergia 89J, ylittää huomattavasti kansallisen standardin vaatimuksen ≥34J. Tämä mahdollistaa laipan turvallisen käytön äärimmäisen kylmissä ympäristöissä, kuten arktisissa putkistoissa ja LNG:n vastaanottoterminaaleissa.
● Syvänmeren korroosio (5 000 metriä):ASTM G111-97 -standardin mukaan, joka simuloi 5 000 metrin syvänmeren korkeapaineista, korkea suolapitoista ympäristöä, 30 vuoden vastaava korroosionopeus on vain 0,03 mm/vuosi. Tämän laskelman perusteella korroosiovastuu 50 vuoden syvänmeren käytön jälkeen on edelleen paljon pienempi kuin mitoitusseinämän paksuus.
● Hiekka- ja pölyhankaus (120 m/s):ISO 5890:2012 -standardin mukaan tiivistyspintaan iskeytyessä nopealla hiekalla ja pölyllä nopeudella 120 m/s 10 000 tunnin ajan tiivistyspinnan vauriosyvyys on ≤8 μm. Tämä on erityisen tärkeää autiomaa-alueilla tai offshore-lautoilla, joissa tuulet ovat nopeita, hiekkakuormitettuja.

Älykäs varoitustekniikka

Tuotteessa on kaksi älykästä teknologiaa, jotka auttavat käyttäjiä havaitsemaan mahdolliset ongelmat ajoissa ja ehkäisemään onnettomuuksia.

Nano-zirkonia kulumisen ilmaisinkerros:Tiivistepintaan on upotettu kerros nano-zirkoniakomposiittimateriaalia, jonka väri eroaa perusmateriaalista. Kun tiivistepinta kuluu alle 0,1 mm:n paksuiseksi pitkäaikaisen käytön jälkeen, tämä indikaattorikerros paljastuu ja antaa näkyvän värinmuutosvaroituksen. Kenttäkäyttäjät voivat nopeasti arvioida laipan tiivistystilan ilman ammattimaisia ​​testauslaitteita, mikä vähentää huomattavasti äkillisten vuotojen riskiä.

Kaksikartiomainen pultinreiän esijännityslukitus:Perinteisissä pyöreissä pultinrei'issä pultin ja reiän seinämän välinen kosketusjännitys muuttuu dramaattisesti paineenvaihteluissa, mikä johtaa nopeaan esijännityksen vaimenemiseen. Testitiedot osoittavat, että 35 MPa paineenvaihteluolosuhteissa perinteisten rakenteiden esijännityksen vaimennus on ≥20 %. Sitä vastoin tuotteessa on kaksoiskartiomainen pultinreikä. Kiristyksen jälkeen pultti muodostaa itselukittuvan vaikutuksen kartiomaisella pinnalla ja samoissa olosuhteissa esijännityksen vaimennus on ≤5 %.

Materiaali ja prosessi

Teräslevylaippojen materiaalin valinta ja valmistusprosessi ovat sen johtavan suorituskyvyn perusta.

Gradienttikarkaistu korkeahiilinen teräs:Perinteinen laippojen täydellinen karkaisu johtaa liiallisiin kovuuseroihin pinnan ja ytimen välillä, mikä on alttiina halkeilulle. Gradienttisammutustekniikka ohjaa tarkasti lämmitys- ja jäähdytysnopeuksia ja luo asteittaisen kovuuden jakautumisen laipan ulkopuolelta sisäpuolelle – korkea pintakovuus kulutuksenkestävyyttä varten, korkea ytimen sitkeys iskunkestävyyttä varten. Tämä prosessi mahdollistaa laipan korkean lujuuden säilyttämisen samalla kun sillä on erinomainen iskunkestävyys alhaisissa lämpötiloissa (89 J -70 °C:ssa).

Bionic kennorakenne:Tämä mehiläispesien kuusikulmainen kennogeometria saa inspiraationsa, mikä lisää merkittävästi laipan taivutusjäykkyyttä lisäämättä painoa. Perinteisiin kiinteisiin laippoihin verrattuna hunajakennorakenne vähentää materiaalin käyttöä ja saavuttaa korkeamman poikkileikkausmoduulin rivan tuen ansiosta. Elementtianalyysi varmistaa, että tämän rakenteen taivutuslujuus on 65 % suurempi kuin saman painoisen kiinteän laipan.

Sisäänrakennettu titaaniseoksesta valmistettu vahvistusrengas:Ti-6Al-4V titaaniseoksesta valmistettu vahvistusrengas on valmiiksi sijoitettu laipan kaulaan, paikkaan, jossa jännitys keskittyy eniten. Tämän seoksen myötöraja on jopa 1 250 MPa ja tiheys vain 60 % teräksen tiheydestä. Vahvistusrengas on kiinnitetty perusmateriaaliin häiriösovituksella. Purkauspainetesteissä se rajoittaa tehokkaasti kaulan plastista muodonmuutosta ja nostaa DN300-laipan murtumispainetta perinteisestä ≤15 MPa:sta 42 MPa:iin.

Asennus- ja huolto-opas

Oikea asennus ja huolto voivat edelleen hyödyntää tuotteen suorituskykyetuja.

1. Tiivisteiden valinta:Tällä tuotteella on koko kasvot peittävä tiivistepinta, ja sitä tulee käyttää koko tiivistepinnan peittävän tiivisteen kanssa, jossa on pultinreiät. Suosittelemme kierretiivisteitä, joissa on sisä- ja ulkorenkaat tai vahvistetut grafiittitiivisteet. On ehdottomasti kiellettyä pultata suoraan koko pintaa peittävää laippaa korotettuun laippaan.
2. Pultin esijännitys:Kaksoiskartiomainen pultinreikärakenne on suositeltavaa käyttää hydraulista momenttiavainta kolmivaiheiseen ristikuvion esikuormitukseen ASME PCC-1 standardin mukaisesti. Tavoiteesijännitys lasketaan paineen ja pulttimäärittelyjen perusteella, tyypillisesti 50-70 % pultin myötölujuudesta.
3. Säännöllinen tarkastus:Tarkista tiivistepinnan värin muutos (nano-zirkonia indikaattorikerros) 6 kuukauden välein. Jos havaitset värimuutoksia, ajoita vaihto välittömästi. Käytä samanaikaisesti momenttiavainta tarkistaaksesi pultin jäännösesijännityksen paikallaan; jos vaimennus ylittää 10 %, on kiristettävä uudelleen.
4. Vaihtotoiminto:Koska laippa on kevyempi kuin perinteiset tuotteet ja kaksoiskartiopultin reiät helpottavat kohdistusta, yksi vaihtoaika on vain 2,5 tuntia (perinteiset laipat 8 tuntia). Vaihdettaessa myös tiiviste ja pultit/mutterit tulee vaihtaa samanaikaisesti.

Sovelluskentät

Erittäin korkean paineen kantokyvyn ja äärimmäisen ympäristön mukautuvuuden ansiosta litteitä teräslaippoja käytetään laajalti seuraavissa skenaarioissa:

● Liuskekaasun murtumispumppuputkisto:Murtopaineet saavuttavat tyypillisesti 35-70 MPa, ja paineen pulsaatio on voimakasta. Tämän tuotteen syklinen väsymisikä on 20 000 sykliä (35 MPa:lla), mikä ylittää selvästi tuhansia painejaksoja, jotka vaaditaan yksittäisen murtumisvaiheen aikana liuskekaasukaivopaikassa.
● Syvänmeren poraustason kaivonpäälaitteet:5000 metrin syvyydessä ulkoinen hydrostaattinen paine on noin 50 MPa, kun taas sisäisesti sen on kestettävä myös öljyn ja kaasun painetta. Korroosionkestävyys 0,03 mm/vuosi vastaava korroosionopeus 30 vuoden aikana varmistaa, että laippaa ei tarvitse vaihtaa koko käyttöiän aikana.
● Erittäin syvä vedenpoiston estopino:BOP-ohjauslinjoilla on erittäin korkeat tiivistysluotettavuusvaatimukset; vuotonopeus ≤10⁻⁵ mbar·L/s täyttää API 16A -standardin vähimmäisvuotovaatimukset puhalluksenestopinoille.
● Polaarinen matalan lämpötilan maakaasun siirto:Iskusitkeys 89 J -70 °C:ssa ylittää selvästi napapiirin putkilinjan suunnittelun matalan lämpötilan sitkeysvaatimukset (tyypillisesti ≥ 27 J).
● Offshore-öljykentän joulukuusijärjestelmä:Täyttää API 6A PSL 3G -spesifikaatioiden ultrakorkeapaineisten kaasuväliainelaippojen lisätestausvaatimukset.

Sertifiointi ja laadunvarmistus

Tuote on läpäissyt API 6A PSL 3G -sertifioinnin. API 6A on öljy- ja kaasuteollisuuden kaivonpäälaitteiden ja joulukuusien perusspesifikaatio, jota voidaan soveltaa 14 laiteluokkaan, mukaan lukien venttiilit, laipat ja ripustimet. Tuotespesifikaatioiden tasot nousevat PSL 1:stä PSL 4:ään, ja PSL 3G on lisätaso, joka lisää pneumaattiset testausvaatimukset PSL 3:n lisäksi, ja se soveltuu ultrakorkeapaineisiin skenaarioihin, joissa on kaasuväliaineriskejä.

Longanin oma tehdas toteuttaa täyden prosessin laadunvalvontaa raaka-aineen saapumistarkastuksesta valmiin tuotteen lähtemiseen. Jokaisen laipan mukana tulee jäljitettävät materiaalitodistukset, lämpökäsittelykäyrät, mittatarkastusraportit ja hydrostaattiset/pneumaattiset testiraportit. Kansainväliset ostajat voivat tarkistaa tuotannon edistymisen ja testitiedot verkossa tilausnumeron avulla.

Räätälöinti ja tarjonta

Longan sijaitsee osoitteessa No. 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, Zhejiangin maakunta. Hyödyntämällä Tsingshan Holding Groupin korkealaatuista ruostumattoman teräksen raaka-ainetarjontaa yhdistettynä omaan vahvaan taonta-, lämpökäsittely- ja koneistuskykyyn se on muodostanut täydellisen tuotantojärjestelmän. Yritys tukee seuraavia mukautusvaihtoehtoja:

● Koon mukauttaminen:Epätyypilliset mitat, erikoispaineluokitukset.
● Yksityinen merkintä:Lasermerkintä, pakkaussuunnittelu.
● Bulkkituotanto:Joustava minimitilausmäärä.

Kansainväliset ostajat voivat lähettää tekniset vaatimukset myyntitiimille saadakseen ilmaisia ​​näytteitä (rahtimaksuja) ja ammattimaisia ​​valintaneuvoja valmistustiimiltä. Ensimmäistä kertaa yhteistyössä toimiville asiakkaille Longan tarjoaa kolmannen osapuolen tarkastusviraston testauspalveluita varmistaakseen, että tuotteen suorituskyky täyttää vaatimukset ennen lähetyksen järjestämistä.
