Laippa

Roolin ymmärtäminenLaippateollisissa sovelluksissa: kattava opas

Tärkeänä osana putkistoa laipoilla on tärkeä rooli putkien, venttiilien, pumppujen ja muiden laitteiden liittämisessä. Tuotteita käytetään öljy- ja kaasu-, kemian- tai vedenkäsittelylaitoksissa ja näissä paikoissa.

Mikä on aLaippa?

Laipat ovat laippoja tai harjanteita, joita käytetään putkien, liitososien tai koneiden yhdistämiseen. Laipat on pultattu tai hitsattu muodostamaan vahvan liitoksen kokoamista, purkamista ja tarkastusta varten. Laippoja on eri muotoisia ja kokoisia kestämään erilaisia paineita, lämpötiloja ja ympäristöolosuhteita. Standardoimalla liitännät laipat edistävät järjestelmien yhteentoimivuutta, mikä vähentää seisokkeja ja ylläpitokustannuksia.

Laippojen tärkeimmät parametrit

Koko: viittaa nimellisputken kokoon (NPS) tai halkaisijaan, joka on sovitettava liitettyihin komponentteihin.

Paineluokitus: osoittaa suurimman paineen, jonka laippa voi kestää, yleensä luokiteltu standardien, kuten ANSI/ASME (esim. luokka 150, luokka 300, luokka 600) mukaan.

Materiaalit: Yleisesti käytettyjä materiaaleja ovat hiiliteräs, ruostumaton teräs, seosteräs ja ei-rautametallit, kuten messinki tai kupari, jotka valitaan niiden korroosionkestävyyden ja lujuuden perusteella.

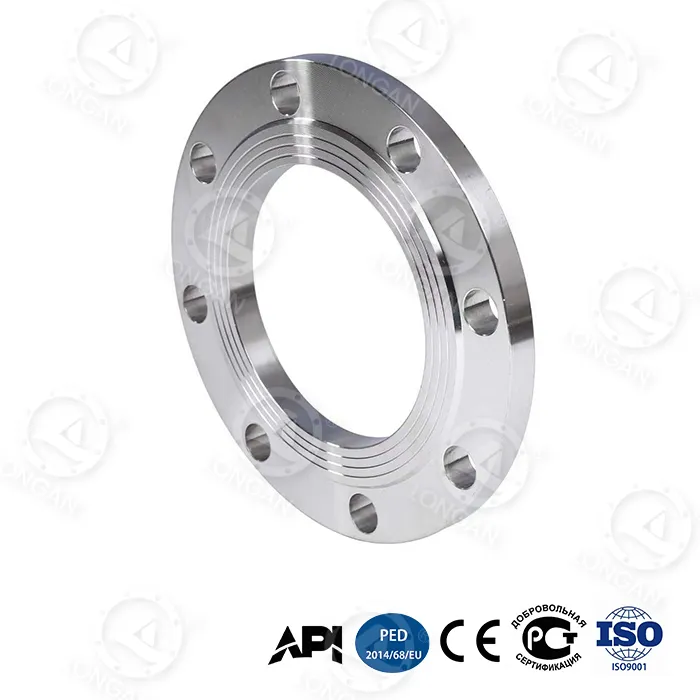

Pintatyypit: Näitä ovat litteät pinnat (FF), kohopinnat (RF) ja rengasliitokset (RTJ), jotka vaikuttavat tiivistyksen tehokkuuteen.

Pultinreikien asettelu: kohdistamisen ja kiristyksen kannalta kriittisten pultinreikien lukumäärä ja halkaisija.

Standardit: Kansainvälisten standardien, kuten ANSI, ASME, DIN tai JIS, noudattaminen takaa yhteensopivuuden ja turvallisuuden.

Yksityiskohtainen tuoteparametritaulukko

Parametri	Kuvaus	Yhteiset arvot
Nimellinen koko	Putkiliitoksen halkaisija	1/2" - 24" (tai suurempi)
Paineluokka	Maksimipaineluokitus	Luokka 150, 300, 600, 900, 1500, 2500
Materiaaliluokka	Käytetyn materiaalin tyyppi	A105 (hiiliteräs), SS304 (ruostumaton teräs), metalliseos 20
Kasvotyyppi	Pintarakenne tiivisteiden tiivistämiseen	Korotettu pinta (RF), tasainen pinta (FF), rengastyyppinen liitos (RTJ)
Pultin ympyrän halkaisija	Pultin reiän ympyrän halkaisija	Vaihtelee koon ja luokan mukaan (esim. 3,5" 2" Class 150:lle)
Standardit	Hallitsevat tekniset tiedot	ANSI/ASME B16.5, DIN 2527, JIS B2220

Laippojen tyypit

Laipat luokitellaan niiden suunnittelun ja käyttötarkoituksen mukaan. Tässä ovat yleisimmät tyypit:

Hitsauskaulan laippa:Siinä on pitkä kartiomainen napa korkean jännityksen sovelluksiin, ihanteellinen korkeapainejärjestelmiin.
Slip-On laippa:Helppo asentaa liu'uttamalla putken yli ja hitsaamalla, sopii matalapaineisiin ympäristöihin.
Sokea laippa:Käytetään tiivistämään putkijärjestelmän päät, mikä mahdollistaa tulevan laajentamisen tai tarkastuksen.
Pistorasiahitsauslaippa:Tarjoaa tasaisen virtauksen ja suuren lujuuden, jota käytetään yleisesti pienireikäisissä putkissa.

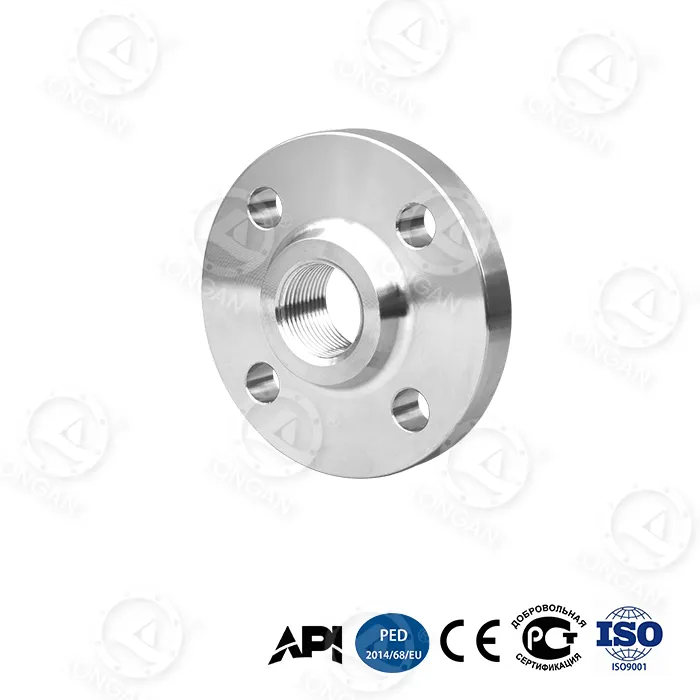

Kierrelaippa:Ruuvataan putkiin ilman hitsausta, ihanteellinen vaarattomiin tai matalapaineisiin järjestelmiin.
Kierrosliitoslaippa:Parit, joissa on typpipää helpottaa kohdistamista, täydellinen järjestelmiin, jotka vaativat usein purkamista.

View as

Hiiliteräksinen korkeapainelaippa

Hiiliteräksisen korkeapainelaipan ydin on seuraava: Elinkaari: 25 vuotta + (korroosionopeus <0,1 mm/vuosi, C3-luokan korroosionestoympäristö), vaadittu paineraja, jopa PN100 (10MPa) Suurin murtumispaine voi olla ≥ 85 MPa (kolmannen osapuolen SGS:n todellinen mittaus), tiivisteen vuotonopeus: <10⁻⁶ mbar·L/s (ISO 5208 A -luokan standardi) Lämpötilan mukautuvuus: -29℃ ~ 425 ℃ (alhaisen lämpötilan iskusitkeys ≥27J)

Näytä lisää >> Lähetä kysely >>

Litteä hitsauskohotettu laippa

Litteät hitsauskohotetut laipat ovat laajalti käytössä öljyn ja kaasun kuljetuksissa, farmaseuttisissa puhtaissa järjestelmissä ja voimalaitosten venttiiliryhmissä. Longanin valmistamat laipat tunnetaan maineestaan "1 laippa = 3 sertifikaattia". Materiaalin jäljitettävyys, paineen eheys ja tuotteiden digitaalinen hallinta ovat etujamme. Voit ottaa meihin rohkeasti yhteyttä!

Näytä lisää >> Lähetä kysely >>

Hiiliteräslevytyyppinen laippa

Longanin valmistamat hiiliteräslevytyyppiset laipat ovat läpäisseet 48 tunnin suolasuihkutestin ja 200 % paineen redundanssitarkastuksen. Voimme tarjota SGS-materiaaliraportteja ja elementtien jännitysanalyysin, mikä voi vähentää asennuskustannuksia 40%. Se voi täyttää täysin kaikkien ostotarpeet!

Näytä lisää >> Lähetä kysely >>

Hitsauslaippa

Räätälöidyt hitsauslaipat ovat +40% paineen kantavuus verrattuna tavallisiin laippoihin, ja Longanin tuotteet ovat läpäisseet ASME- ja ISO-sertifioinnin ja laatu on erittäin luotettava! "DN600-DN3000 suuret hitsatut laipat, mitattu vuotonopeus ≤0,001%, SGS-materiaaliraportti ja räätälöity paksuus +30% muodonmuutoksen esto voidaan toimittaa, tule ja hanki ilmainen käytännöllinen ratkaisu"

Näytä lisää >> Lähetä kysely >>

Suuri halkaisijaltaan hitsauslaippa

Longanin valmistamilla suurihalkaisijaisilla hitsauslaipoilla on laaja valikoima sovelluksia ja monia etuja: Ensinnäkin korroosionestokyky mitataan määrällisesti, mikä on yli 15 vuotta pidempi kuin tavalliset laipat. Toiseksi superkokoinen vakaa käsittely kaksinkertaistaa paineen kantavuuden | Vuotonopeus ≤0,001 %. Lopuksi, meillä on paljon kokemusta räätälöidyn tuotesuunnittelun, joten tule ja ota yhteyttä!

Näytä lisää >> Lähetä kysely >>

Epätyypillinen suuren halkaisijan hitsauslaippa

Kun vakiolaipat eivät pysty vastaamaan projektisi ainutlaatuisiin tarpeisiin, Longanin ei-standardit suuren halkaisijan hitsauslaipat ovat lujien liitosten ydinkomponentteja, jotka rikkovat tekniset rajat ja on räätälöity äärimmäisiin työolosuhteisiin. Palvelumme ei ainoastaan valmista laippoja, vaan tarjoaa myös räätälöityjä ratkaisuja syövyttäviä, korkeapaineisia, korkeita lämpötiloja ja erityisiä geometrisia haasteita varten.

Näytä lisää >> Lähetä kysely >>
