Laippa

Roolin ymmärtäminenLaippateollisissa sovelluksissa: kattava opas

Tärkeänä osana putkistoa laipoilla on tärkeä rooli putkien, venttiilien, pumppujen ja muiden laitteiden liittämisessä. Tuotteita käytetään öljy- ja kaasu-, kemian- tai vedenkäsittelylaitoksissa ja näissä paikoissa.

Mikä on aLaippa?

Laipat ovat laippoja tai harjanteita, joita käytetään putkien, liitososien tai koneiden yhdistämiseen. Laipat on pultattu tai hitsattu muodostamaan vahvan liitoksen kokoamista, purkamista ja tarkastusta varten. Laippoja on eri muotoisia ja kokoisia kestämään erilaisia paineita, lämpötiloja ja ympäristöolosuhteita. Standardoimalla liitännät laipat edistävät järjestelmien yhteentoimivuutta, mikä vähentää seisokkeja ja ylläpitokustannuksia.

Laippojen tärkeimmät parametrit

Koko: viittaa nimellisputken kokoon (NPS) tai halkaisijaan, joka on sovitettava liitettyihin komponentteihin.

Paineluokitus: osoittaa suurimman paineen, jonka laippa voi kestää, yleensä luokiteltu standardien, kuten ANSI/ASME (esim. luokka 150, luokka 300, luokka 600) mukaan.

Materiaalit: Yleisesti käytettyjä materiaaleja ovat hiiliteräs, ruostumaton teräs, seosteräs ja ei-rautametallit, kuten messinki tai kupari, jotka valitaan niiden korroosionkestävyyden ja lujuuden perusteella.

Pintatyypit: Näitä ovat litteät pinnat (FF), kohopinnat (RF) ja rengasliitokset (RTJ), jotka vaikuttavat tiivistyksen tehokkuuteen.

Pultinreikien asettelu: kohdistamisen ja kiristyksen kannalta kriittisten pultinreikien lukumäärä ja halkaisija.

Standardit: Kansainvälisten standardien, kuten ANSI, ASME, DIN tai JIS, noudattaminen takaa yhteensopivuuden ja turvallisuuden.

Yksityiskohtainen tuoteparametritaulukko

Parametri	Kuvaus	Yhteiset arvot
Nimellinen koko	Putkiliitoksen halkaisija	1/2" - 24" (tai suurempi)
Paineluokka	Maksimipaineluokitus	Luokka 150, 300, 600, 900, 1500, 2500
Materiaaliluokka	Käytetyn materiaalin tyyppi	A105 (hiiliteräs), SS304 (ruostumaton teräs), metalliseos 20
Kasvotyyppi	Pintarakenne tiivisteiden tiivistämiseen	Korotettu pinta (RF), tasainen pinta (FF), rengastyyppinen liitos (RTJ)
Pultin ympyrän halkaisija	Pultin reiän ympyrän halkaisija	Vaihtelee koon ja luokan mukaan (esim. 3,5" 2" Class 150:lle)
Standardit	Hallitsevat tekniset tiedot	ANSI/ASME B16.5, DIN 2527, JIS B2220

Laippojen tyypit

Laipat luokitellaan niiden suunnittelun ja käyttötarkoituksen mukaan. Tässä ovat yleisimmät tyypit:

Hitsauskaulan laippa:Siinä on pitkä kartiomainen napa korkean jännityksen sovelluksiin, ihanteellinen korkeapainejärjestelmiin.
Slip-On laippa:Helppo asentaa liu'uttamalla putken yli ja hitsaamalla, sopii matalapaineisiin ympäristöihin.
Sokea laippa:Käytetään tiivistämään putkijärjestelmän päät, mikä mahdollistaa tulevan laajentamisen tai tarkastuksen.
Pistorasiahitsauslaippa:Tarjoaa tasaisen virtauksen ja suuren lujuuden, jota käytetään yleisesti pienireikäisissä putkissa.
Kierrelaippa:Ruuvataan putkiin ilman hitsausta, ihanteellinen vaarattomiin tai matalapaineisiin järjestelmiin.
Kierrosliitoslaippa:Parit, joissa on typpipää helpottaa kohdistamista, täydellinen järjestelmiin, jotka vaativat usein purkamista.

View as

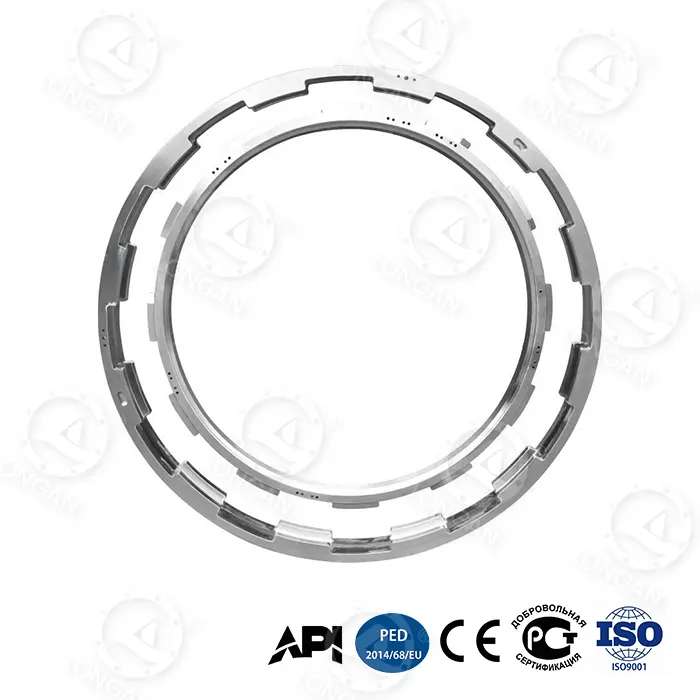

Duplex ruostumattomasta teräksestä taotut laipat

Hankkimalla raskaita komponentteja China Duplexin ruostumattomasta teräksestä valmistettujen taotujen laippojen tehtaalta insinööritoimistot voivat vähentää painoa turvallisuudesta tinkimättä. Longan Flange toimittaa nämä erittäin lujat taotut liitokset kestämään aggressiivisia kemiallisia ympäristöjä.

Näytä lisää >> Lähetä kysely >>

316L ruostumattomasta teräksestä taottu laippa

Longan Flange tarjoaa teollisille ostajille mahdollisuuden tukkumyyntiin 316L ruostumattomasta teräksestä valmistettuja taottuja laippakomponentteja suoraan tuotantolinjaltamme. Tämä komponentti eliminoi tehokkaasti raerajalla olevan kromin ehtymisen ja estää rakenteellisen halkeilun raskaan teollisen hitsausprosessin aikana.

Näytä lisää >> Lähetä kysely >>

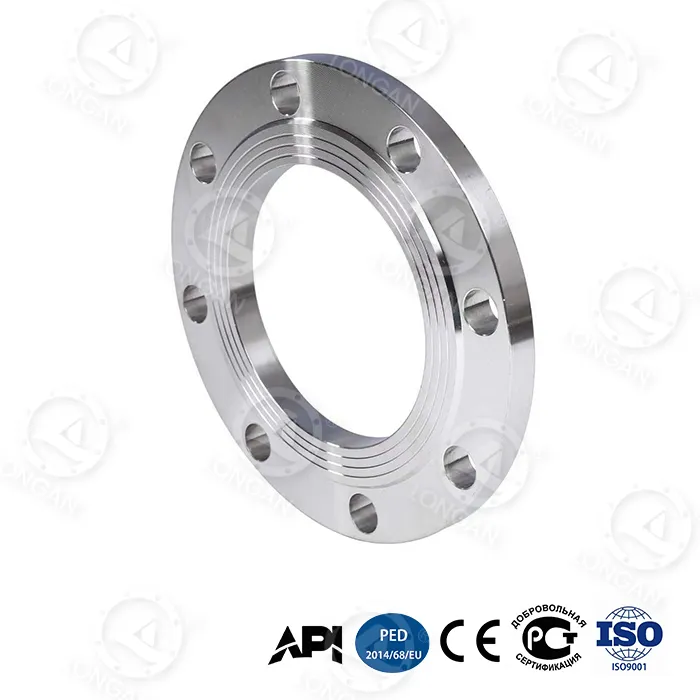

sme b16.5 litteä laippa

Sme b16.5 litteä laippa valmistetaan Longanin tehtaalla ASME B16.5 -standardin mukaisesti. Sen bioninen kennorakenne lisää taivutuslujuutta 65 % ja mitattu DN300 murtumispaine saavuttaa 42 MPa ylittäen GB/T 1048 vaatimuksen 280 %. Gradienttikarkaistu korkeahiilinen teräs yhdistettynä kaulaan upotettuun titaaniseoksesta valmistettuun vahvistusrenkaaseen tarjoaa 89J iskunkestävyyden -70 °C:ssa. Tuote on läpäissyt API 6A PSL 3G -sertifioinnin ja soveltuu erittäin korkeapaineisiin kaasuvälineisiin. Longanin tehdas toimittaa suoraan, mikä tukee eräräätälöintiä ja nopeaa toimitusta.

Näytä lisää >> Lähetä kysely >>

litteä kohotettu kasvolaippa

Nyt on saatavilla laippa, joka toimii sekä koko- että korotettujen tiivisteiden kanssa. Longanin litteä kohotettu kasvolaippa tarjoaa juuri sen. Se kestää DN300-purkauspaineita aina 42 MPa:iin asti (280 % GB/T 1048:n yläpuolella) ja lisää taivutuslujuutta 65 % bionisen kennorakenteen ansiosta. API 6A PSL 3G -sertifioitu. Tehdaskohtainen hinnoittelu, ilmaiset näytteet ja tekninen tuki tarjotaan.

Näytä lisää >> Lähetä kysely >>

ruostumattomasta teräksestä valmistettu litteä laippa

Ruostumattomasta teräksestä valmistettu litteä laippa, jolla on erinomainen korroosionkestävyys, on suoraan valmistanut Longanin tehdas, joka tarjoaa paljon korkeamman kustannustehokkuuden kuin eurooppalaiset ja amerikkalaiset toimittajat. Gradienttisammutusprosessi yhdistettynä bioniseen kennorakenteeseen lisää taivutuslujuutta 65 %. DN300-purkauspaine saavuttaa 42 MPa, ja se on läpäissyt API 6A PSL 3G -sertifioinnin. Se soveltuu syövyttäviin ympäristöihin, kuten offshore-lautoihin ja merivesiputkiin, ja tukee räätälöityä tuotantoa.

Näytä lisää >> Lähetä kysely >>

litteä laippa asme b16.5

Longanin Kiinassa valmistama tämä litteä laippa asme b16.5 on saatavilla tehdashinnoilla mukautetuilla ei-standardikokoisilla. Rakennettu gradienttikarkaisulla ja bionisella hunajakennorakenteella, se parantaa taivutuslujuutta 65 %. DN300-versio saavuttaa 42 MPa:n murtumispaineen (280 % korkeampi kuin kansallisissa standardeissa) ja sillä on API 6A PSL 3G -sertifikaatti. Hyväksymme räätälöinnin piirustusten ja näytteiden mukaan.

Näytä lisää >> Lähetä kysely >>
