A sukkat laippaon kriittinen putkistokomponentti, joka on suunniteltu halkaisijaltaan pieniin, korkeapaineisiin ja korkean lämpötilan järjestelmiin. Tässä perusteellisessa oppaassa selitämme, mikä hylsyn laippa on, miten se toimii, sen rakenteelliset edut, mittastandardit, materiaalivaihtoehdot ja miksi se on edelleen suositeltava ratkaisu turvallisuuden kannalta kriittisillä aloilla, kuten öljy- ja kaasuteollisuudessa, kemianteollisuudessa, ja sähköntuotanto. Ammentaa aidoista insinöörikäytännöistä ja valmistusosaamisestaLongan, tämä artikkeli auttaa insinöörit, ostajat ja projektipäälliköt tekevät tietoon perustuvia päätöksiä luottavaisin mielin.

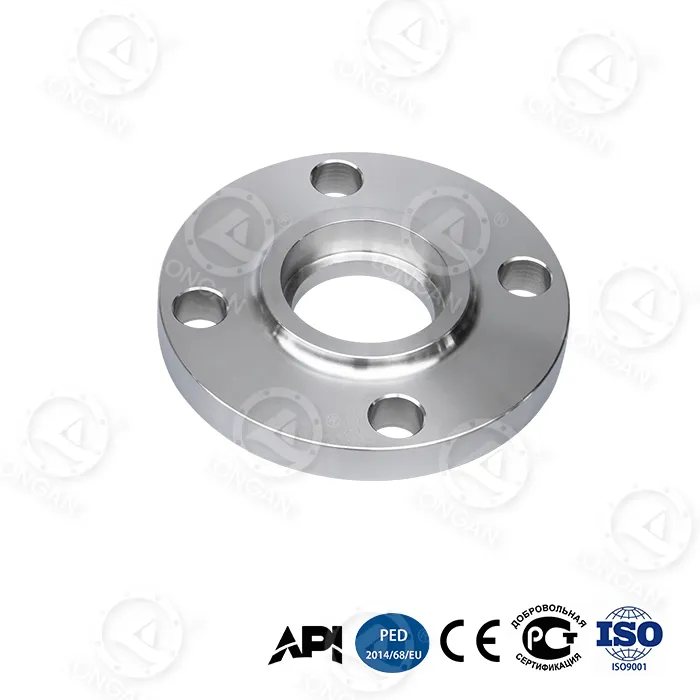

A pistorasian laippa, joka tunnetaan myös nimellä hylsyhitsauslaippa, on eräänlainen putkilaippa, joka on suunniteltu upotetulla hylsyllä joka mahdollistaa putken työntämisen ennen fileehitsausta ulkoreunan ympärille. Toisin kuin slip-on laipat, putki ei kulje laipan reiän läpi; sen sijaan se pysähtyy hylsyn sisäpuolelle ja muodostaa kompaktin ja turvallisen liitoksen.
Pistorasialaippoja käytetään ensisijaisestipienet nimellisputket, tyypillisesti NPS ½″ - 3″, jossa korkea paine, korkea lämpötila ja tilarajoitukset vaativat erinomaisen liitoksen eheyden.
Voit tutustua yksityiskohtaisiin tuotetietoihin suoraan osoitteestaLonganin pistorasialaipan valmistussivu, jossa esitetään materiaalivaihtoehdot, paineluokat ja koneistustarkkuus.
Muhvilaipan suunnitteluperiaate on yksinkertainen mutta tehokas: rajoittamalla putken liikettä ja keskittämällä hitsin jännitystä ulkopuolelta se minimoi sisäisten hitsausvirheiden riskiä.
Putki työnnetään pistorasiaan, kunnes se saavuttaa olakkeen, ja vedetään sitten hieman taaksepäin (yleensä 1,6 mm) lämpölaajenemista varten. Ulkopuolinen hitsi kiinnittää putken tiukasti laipparunkoon.
Tämä rakenne eliminoi täyden läpitunkeutumisen päittäishitsien tarpeen, mikä lyhentää hitsausaikaa säilyttäen samalla mekaanisen lujuuden.
Pistorasialaipat ovat laajalti käytössä korkeapainejärjestelmissä seuraavien etujen vuoksi:
Aloja, jotka luottavat voimakkaasti pistorasialaippoihin, ovat:
| Materiaali | Vakio | Tyypillinen sovellus |
|---|---|---|
| Hiiliteräs | ASTM A105 | Yleiset korkeapaineputket |
| Ruostumaton teräs | ASTM A182 F304/F316 | Syövyttävät ja hygieeniset järjestelmät |
| Seosteräs | ASTM A182 F11/F22 | Korkean lämpötilan palvelut |
Longan tarjoaa täyden materiaalin jäljitettävyyden ja PMI-testauksen varmistaakseen, että jokainen pistorasialaippa täyttää projektin vaatimukset.
Pistorasian laipat valmistetaan tärkeiden maailmanlaajuisten standardien mukaisesti:
Paineluokat vaihtelevat tyypillisesti luokista 150 luokkaan 2500, joten hylsylaipat sopivat äärimmäisiin käyttöolosuhteisiin.
| Laipan tyyppi | Vahvuus | Tyypillinen kokoalue | Käytä tapausta |
|---|---|---|---|
| Pistorasian laippa | Korkea | Pieni halkaisija | Korkeapaineiset ja kompaktit järjestelmät |
| Slip On Laippa | Keskikokoinen | Leveä | Matala tai keskipaine |
| Hitsauskaulan laippa | Erittäin korkea | Kaikki koot | Kriittiset stressijärjestelmät |
Longanissa pistorasialaipat valmistetaan käyttämällä CNC-työstöä, tiukkaa mittatarkastusta ja täydellistä noudattamista. kansainvälisiä standardeja. Jokainen erä läpikäy silmämääräisen tarkastuksen, mekaanisen testauksen ja pintakäsittelyn tarkastuksen.
Tämä valmistuskuri varmistaa, että jokainen toimitettu pistorasialaippa toimii luotettavasti vaativissa ympäristöissä.
Kyllä, oikein hitsattuina ja asennettuina muhvilaipat toimivat hyvin syklisissä paineolosuhteissa.
Suuremmat halkaisijat lisäävät jännityksen keskittymistä ja hitsausvaikeutta, mikä tekee muista laippatyypeistä käytännöllisempiä.
Täysin. Ruostumaton teräs ja seosvaihtoehdot tarjoavat erinomaisen korroosionkestävyyden.
Oikean pistorasialaipan valitseminen ei ole vain teknisistä tiedoista kiinni, vaan kyse on järjestelmän pitkän aikavälin turvallisuudesta, suorituskyvystä ja kustannustehokkuudesta. Todistetun valmistuskokemuksen ja maailmanlaajuisen projektituen ansiosta Longan on valmis auttamaan sinua valitsemaan luotettavimman ratkaisun sovellukseesi.
Jos suunnittelet uutta projektia tai tarvitset teknistä tukea,ota meihin yhteyttätänään keskustellaksemme pistorasian laippavaatimuksistasi suunnittelutiimimme kanssa.
