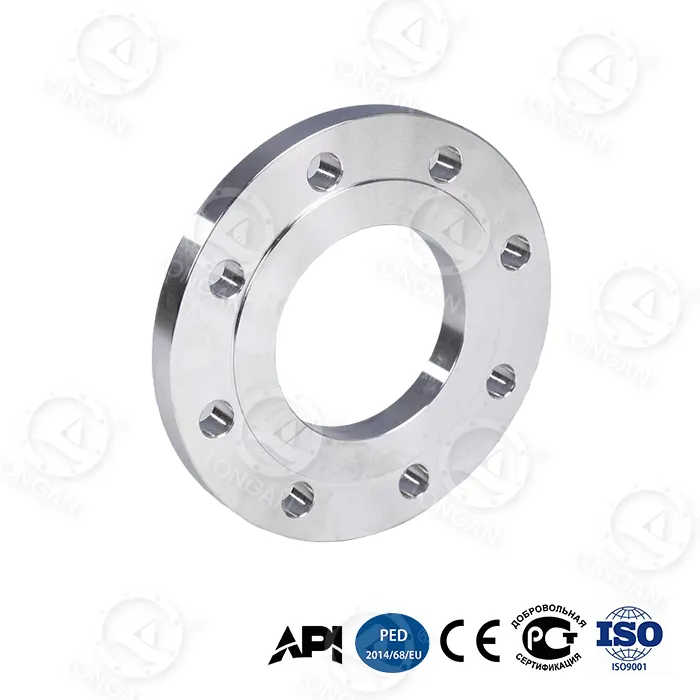

Kuinka litteä hitsauslaippa 304 sileäpinta estää vuodot?

Artikkelin tiivistelmä:Tasainen hitsauslaippa 304 sileä pinta auttaa luomaan luotettavan putkiliitoksen, kun sen tiivistepinta, tiiviste, mitat ja asennusolosuhteet sopivat oikein. Wenzhou Longan Flange Co., Ltd. valmistaa teollisuuslaippoja, joissa on omat taonta-, koneistus- ja testausominaisuudet. Tässä artikkelissa selitämme, kuinka laippapinnan laatu, materiaalin valinta, mittatarkkuus ja asennuskäytännöt toimivat yhdessä vähentääkseen vuotoriskiä teollisuusputkijärjestelmissä.

Sisällysluettelo

• Mikä aiheuttaa vuodon laippaliitännässä?
• Kuinka sileät kasvot auttavat estämään vuotoja?
• Kuinka sovittaa tiiviste laippaan?
• Miksi mitat ja paineluokitukset ovat tärkeitä?
• Kuinka ostajat voivat varmistaa laipan laadun?
• Missä 304 sileäpintaisia ​​laippoja käytetään?
• Usein kysytyt kysymykset

Mikä aiheuttaa vuodon laippaliitännässä?

Laipan vuoto johtuu harvoin vain yhdestä tekijästä. Kokemuksemme mukaan liitäntä on katsottava täydelliseksi kokoonpanoksi, mukaan lukien laippapinnat, tiiviste, pultit, putkilinjaus ja käyttöolosuhteet. Oikeaan nimelliskokoon valmistettu laippa voi silti vuotaa, jos sen tiivistepinta on vaurioitunut tai tiiviste ei sovellu prosessinesteelle. Kun arvioidaan aLitteä hitsauslaippa 304 sileä pinta, suosittelemme tarkistamaan seuraavat mahdolliset syyt ennen asennusta:

• Epätasaiset tiivistyspinnat:Vääntyminen, naarmut, kolhut tai liialliset pinnan epätasaisuudet voivat estää tasaisen tiivisteen kosketuksen.
• Väärä tiivistevalinta:Tiiviste, joka ei kestä nestettä, lämpötilaa tai painetta, voi huonontua tai menettää tiivistyskykynsä.
• Väärin kohdistettu putkisto:Liiallinen putken jännitys tai huono kohdistus voivat aiheuttaa epätasaisia ​​kuormituksia laippaliitoksen poikki.
• Epätasainen pultin kuormitus:Väärät kiristysjärjestykset tai epäjohdonmukaiset pulttien kuormitukset voivat vähentää tiivisteen puristusta tietyillä alueilla.
• Sopimattomat käyttöolosuhteet:Paineenvaihtelut, lämpösyklit, tärinä ja korroosio voivat vaikuttaa liitoksen eheyteen pitkällä aikavälillä.

Näiden riskien varhainen tunnistaminen auttaa hankintatiimiä ja projektiinsinöörejä määrittelemään oikeat valmistustoleranssit ja asennusvaatimukset sen sijaan, että luottaisivat pelkkään laippamateriaaliin.

Kuinka sileät kasvot auttavat estämään vuotoja?

Tasainen tiivistepinta muodostaa kosketuspinnan tiivisteelle kahden yhdistetyn komponentin välillä. Kun pinnan geometria ja pinnan viimeistely täyttävät määritetyt vaatimukset, tiiviste voi puristua johdonmukaisemmin ja täyttää pienet pinnan epätasaisuudet. Tämä auttaa vähentämään mahdollisia vuotoreittejä liitoksen poikki. Sileä ei kuitenkaan automaattisesti tarkoita tiiviyttä. Sopiva pintakäsittely riippuu tiivisteen materiaalista, laipan rakenteesta, sovellettavasta standardista ja käyttöolosuhteista. Liian karkea pinta voi häiritä tiivisteen kosketusta, kun taas sopimaton pinta tai vaurioitunut pinta voi myös vaarantaa tiivistyksen. Litteän hitsauslaipan 304 sileän pinnan ostajien tulee vahvistaa kolme tärkeää ominaisuutta:

• Kasvojen tasaisuus:Tiivistyspinnan tulee pysyä hyväksytyssä piirustuksessa tai sovellettavassa standardissa määritellyn mittatoleranssin sisällä.
• Pinnan karheus:Vaaditun viimeistelyn tulee vastata tiivisteen valmistajan suosituksia ja laipan spesifikaatioita.
• Pinnan kunto:Valmis pinta tulee tarkastaa näkyvien naarmujen, kolhujen, korroosion ja koneistusvirheiden varalta, jotka voivat vaikuttaa tiivisteen kosketukseen.

Wenzhou Longan Flange Co., Ltd. käsittelee taontaa ja koneistusta itse, mikä mahdollistaa tuotantovaatimusten hallinnan useissa valmistusvaiheissa. Hankkeissa, joissa on tiukat tiivistysvaatimukset, ostajien tulee määrittää vaaditut tasaisuus- ja karheusarvot ennen tuotantoa ja pyytää tarkastuspöytäkirjoja vaatimustenmukaisuuden varmistamiseksi.

Kuinka sovittaa tiiviste laippaan?

Tiiviste on kriittinen osa tiivistysjärjestelmää. Jopa oikein koneistettu laippa voi vuotaa, kun se yhdistetään tiivisteeseen, joka ei ole yhteensopiva prosessiväliaineen kanssa tai ei pysty ylläpitämään riittävää puristusta käyttöolosuhteissa. Ennen laippakokoonpanon tilaamista suosittelemme varmistamaan seuraavat tiedot projektiinsinööriltä tai tiivistetoimittajalta:

• Nesteen yhteensopivuus:Tarkista prosessinesteen, puhdistuskemikaalien ja muiden tiivisteen kanssa kosketuksiin joutuvien aineiden kestävyys.
• Lämpötila-alue:Tarkista sekä normaali käyttölämpötila että ennakoitavissa olevat lämpötilan poikkeamat.
• Paineolosuhteet:Varmista, että tiiviste sopii määritellylle käyttöpaineelle ja paineenvaihteluille.
• Tiivisteen mitat:Tarkista sisähalkaisija, ulkohalkaisija, paksuus ja tarvittava kosketuspinta.
• Laippapinta:Varmista, että tiivisterakenne on yhteensopiva määritellyn sileän tai tasaisen tiivistepinnan kanssa.

Termi "sileä pinta" tulee vahvistaa piirustuksessa ja sovellettavassa laippastandardissa. Eri standardit ja valmistajat voivat käyttää erilaista päällystysterminologiaa, joten ostajien ei pitäisi olettaa, että jokaisella tasaisen näköisellä pinnalla on samat mitat tai tiivistysvaatimukset.

Miksi mitat ja paineluokitukset ovat tärkeitä?

Mittatarkkuus vaikuttaa sekä kokoonpanon että tiivistyksen suorituskykyyn. Väärä pultinreikien etäisyys voi vaikeuttaa asennusta, kun taas hyväksytystä rakenteesta poikkeava laipan paksuus tai pinnan geometria voi vaikuttaa liitoksen kuormitukseen. Paineluokitus vaatii myös huolellista huomiota. Ruostumattomasta 304-teräksestä valmistettu laippa ei automaattisesti sovellu kaikkiin paineisiin tai lämpötiloihin. Sen sallitut käyttöolosuhteet riippuvat sovellettavasta standardista, koosta, suunnittelusta, materiaaliominaisuuksista ja käyttölämpötilasta. Alla olevassa taulukossa on lueteltu tärkeimmät tekniset tiedot, jotka kannattaa tarkistaa ennen ostamista.

Erittely	Mitä tarkistetaan	Merkitys vuotojen ehkäisyyn
Materiaaliluokka	304 ruostumaton teräs ja määritelty materiaalistandardi	Tukee materiaalin sopivuutta ja korroosionkestävyyttä
Nimellinen koko	DN tai NPS, reiän ja liitosputken mitat	Auttaa varmistamaan oikean istuvuuden ja kohdistuksen
Tiivistyspinta	Kasvojen tyyppi, tasaisuus ja määritetty pinnan karheus	Tukee yhtenäistä tiivistekontaktia
Pultti-reikäkuvio	Pulttiympyrän halkaisija, reikien määrä ja reiän halkaisija	Auttaa saavuttamaan oikean kokoonpanon ja pultin kuormituksen
Paine ja lämpötila	Suunnitteluehdot ja sovellettava paineluokitus	Auttaa estämään käyttöä laipan nimellisolosuhteiden ulkopuolella
Tiivistevaatimukset	Materiaali, mitat ja käyttörajat	Auttaa säilyttämään tiiviyden todellisissa käyttöolosuhteissa
Tarkastuspöytäkirjat	Materiaalitodistukset ja mittatarkastustulokset	Antaa todisteet siitä, että toimitettu tuote täyttää vaatimukset

Epätyypillisille projekteille Wenzhou Longan Flange Co., Ltd. tarjoaa räätälöityjä laippavalmistus- ja OEM-palveluita. Hyväksytyn piirustuksen ja täydellisten käyttöolosuhteiden tarjoaminen tarjousvaiheessa auttaa vähentämään teknisiä aukkoja ja välttämään kalliita muutoksia tuotannon jälkeen.

Kuinka ostajat voivat varmistaa laipan laadun?

Laatutarkastuksissa tulisi kattaa materiaalit, koneistukset, mitat ja jäljitettävyys sen sijaan, että keskittyisivät vain valmiiseen ulkonäköön. Wenzhou Longan Flange Co., Ltd.:n valmistuskykyihimme kuuluvat taonta, koneistus ja testaus. Yrityksen online-toiminnanohjausjärjestelmä tukee tuotantotietojen hallintaa raaka-aineiden syötöstä valmiin tuotteen lähettämiseen. Saapuvia tarkastuksia tai toimittajan arviointeja varten suosittelemme seuraavanlaisen tarkistuslistan käyttöä:

• Vertaa materiaalitodistusta ja tuotetunnistetta ostotilaukseen.
• Mittaa laipan ulkohalkaisija, paksuus, poraus ja pultinreiän kuvio hyväksytyn piirustuksen mukaan.
• Tarkasta tiivistepinta vaurioiden varalta ja varmista määritetty tasaisuus ja karheus sopivilla mittausmenetelmillä.
• Varmista, että laipan standardi ja paineluokitus vastaavat projektin vaatimuksia.
• Tarkista materiaalimerkinnät ja saatavilla olevat erätiedot jäljitettävyyden varmistamiseksi.
• Tarkista pakkaus varmistaaksesi, että tiivistepinta on suojattu varastoinnin ja kuljetuksen aikana.

Vaativien putkiprojektien tarkastuskriteerit tulee sopia ennen valmistuksen aloittamista. Jos projekti vaatii kolmannen osapuolen tarkastusta, positiivista materiaalin tunnistamista tai lisätestausta, nämä vaatimukset tulee kirjata ostospesifikaatioon.

Missä 304 sileäpintaisia ​​laippoja käytetään?

304 ruostumattomasta teräksestä valmistettuja laippoja käytetään erilaisissa teollisuuden putki- ja laiteliitoksissa, joissa niiden mekaaniset ominaisuudet ja korroosionkestävyys sopivat käyttöympäristöön. Tyypillisiä käyttökohteita voivat olla veteen liittyvät järjestelmät, yleiset prosessiputket, valitut elintarviketeollisuuden laitteet ja sähköliitännät. Soveltuvuus on aina arvioitava todellisiin käyttöolosuhteisiin nähden:

• Vesi- ja käyttöliittymät:Harkitse veden kemiaa, lämpötilaa, painetta ja tiivisteiden yhteensopivuutta.
• Elintarvikkeiden jalostuslaitteet:Tarkista puhdistusvaatimukset, pinnan viimeistelyvaatimukset ja sovellettavat hygieniastandardit.
• Yleinen kemiallinen käsittely:Tarkista kemiallinen yhteensopivuus huolellisesti, erityisesti jos läsnä on klorideja tai aggressiivisia aineita.
• Teollisuuden laitteiden liitännät:Tarkista liitosmitat, tärinäolosuhteet ja asennuspääsy.

Wenzhou Longan Flange Co., Ltd. valmistaa teollisuuslaippoja sellaisille aloille kuin öljy ja kaasu, petrokemian jalostus, sähköntuotanto ja infrastruktuuri. Sopiva laipan tyyppi ja materiaali tulisi määrittää teknisen spesifikaation mukaan eikä pelkästään toimialan nimen perusteella.

Usein kysytyt kysymykset

1. Voiko sileä pinta estää kokonaan laipan vuotamisen?

Ei. Sopiva sileä pinta auttaa varmistamaan tasaisen tiivistekontaktin, mutta vuotojen esto riippuu myös tiivisteen yhteensopivuudesta, pulttien kuormituksesta, kohdistuksesta, käyttöolosuhteista ja oikeasta asennuksesta.

2. Millainen pintakäsittely tulee määrittää sileälle 304 laipalle?

Tarvittava viimeistely riippuu laipan standardista, tiivistetyypistä ja projektin spesifikaatiosta. Ostajien tulee ilmoittaa vaadittu karheus ja tasaisuus piirustuksessa ja vahvistaa sovellettava tarkastusmenetelmä valmistajalta.

3. Sopiiko ruostumaton teräs 304 syövyttäville nesteille?

Se sopii moniin yleisiin ympäristöihin, mutta ei kaikkiin syövyttäviin materiaaleihin. Kloridit ja tietyt aggressiiviset kemikaalit voivat aiheuttaa paikallista korroosiota. Prosessineste, pitoisuus ja käyttölämpötila tulee tarkistaa ennen materiaalin valintaa.

4. Mitä tietoja tarvitaan litteän hitsauslaipan 304 sileän pinnan tilaamiseen?

Ilmoita nimelliskoko, sovellettava standardi, paineluokitus, materiaaliluokka, pintatyyppi, määrä, toimitusvaatimukset ja hyväksytty piirustus, jos saatavilla. Sisällytä ostotilaukseen erityiset tarkastus- ja jäljitettävyysvaatimukset.

5. Voiko Wenzhou Longan Flange Co., Ltd. toimittaa räätälöityjä laippoja?

Kyllä. Yritys valmistaa erilaisia ​​laippatyyppejä ja tarjoaa OEM-palveluita räätälöityille, epästandardeille tuotteille. Tuotannon toteutettavuus ja toimitusaika riippuvat mitoista, materiaalista, piirustuksesta ja tilausvaatimuksista.

6. Kuinka kauan laipan valmistus yleensä kestää?

Yrityksen ilmoittama tyypillinen tuotannon läpimenoaika on kahdesta neljään viikkoa tuotteen monimutkaisuudesta ja työmäärästä riippuen. Vahvista tietyn tilauksen aikataulu ennen ostotilauksen tekemistä.

7. Mitä asiakirjoja ostajien tulee pyytää varmistaakseen laipan laadun?

Projektista riippuen ostajat voivat pyytää materiaalitestaustodistuksia, mittatarkastusraportteja, jäljitettävyysasiakirjoja ja soveltuvaa laatujärjestelmän dokumentaatiota. Mahdollisesta lisätestauksesta tai kolmannen osapuolen tarkastuksesta tulee sopia ennen tuotantoa.

Laipan vuotojen estäminen alkaa sovittamalla tiivistepinta, tiiviste, materiaali ja mitat todellisiin käyttöolosuhteisiin. Tasainen hitsauslaippa 304 sileä pinta voi tarjota luotettavan liitoksen, kun valmistustoleransseja valvotaan ja asennusvaatimuksia noudatetaan. Ota yhteyttä tuotetietoihin tai räätälöityihin laippakyselyihinWenzhou Longan Flange Co., Ltd.piirustusten ja projektivaatimusten kanssa.
