Shanghain laitamilla sijaitsevalla vedenkäsittelylaitoksella huoltohenkilöstö vaihtaa sinkittyä teräsputkea. Putki on ollut käytössä yli vuosikymmenen ja galvanoitu pinnoite on suojannut sitä korroosiolta. Miehistön on liitettävä uusi osa olemassa olevaan järjestelmään. Niillä on kaksi vaihtoehtoa: hitsata liitos tai käyttää kierrelaippaa. Hitsaus vaatisi sinkityn pinnoitteen hiomista pois, mikä jättäisi hitsausalueen alttiiksi korroosiolle. Se vaatisi myös tulityöluvat ja erikoisvarusteet. Kierrelaippa sitä vastoin voidaan asentaa yksinkertaisilla käsityökaluilla vahingoittamatta suojapinnoitetta ja ilman kuumatyötä. Tästä syystä galvanoidut putkijärjestelmät suosivat kierrelaippoja. Valinta ei ole vain mukavuus; kyse on korroosiosuojan eheyden säilyttämisestä ja koko järjestelmän pitkäaikaisen luotettavuuden varmistamisesta.
Kierrelaippa on eräänlainen laippa, joka on liitetty putkeen ruuvikierteellä. Sitä on saatavana eri kokoisina ja paineluokituksina eri sovelluksiin sopivaksi. Galvanoidussa putkijärjestelmässäkierteinen laippatarjoaa useita etuja muihin laippatyyppeihin verrattuna, mukaan lukien hitsauskaulalaipat, liukulaipat ja nivelliitoslaipat. Tässä artikkelissa tarkastellaan teknisiä ja käytännön syitä, miksi kierrelaipat ovat suosituin valinta galvanoiduissa putkijärjestelmissä. Käsittelemme hitsauksen vaikutusta galvanoituihin pinnoitteisiin, kierreliitosten asennustehokkuutta, kierrelaippojen tiivistyskykyä sekä yhteensopivuuden varmistavia materiaalispesifikaatioita. Toimitamme myös yksityiskohtaiset tuotetiedot Wenzhou Longan Flange Co., Ltd:n tehtaalta.

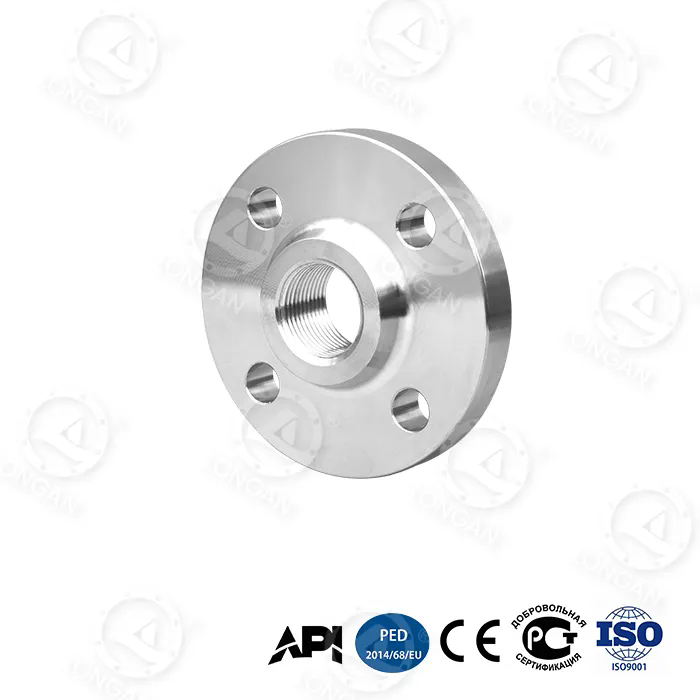

Kierrelaippa on eräänlainen putkilaippa, joka kiinnitetään putkeen ruuvikierteellä. Laipassa on kierrereikä, joka sopii putken pään ulkokierteeseen. Laipan asennusta varten putken pää kierretään ja laippa ruuvataan putkeen. Laippa kiinnitetään sitten paikoilleen tiivistehitsauksella tai varahitsauksella, vaikka monissa matalapainesovelluksissa hitsausta ei tarvita. Kierreliitos tarjoaa mekaanisen tiivisteen, joka kestää kohtalaisia paineita ja lämpötiloja. Kierrelaippoja on saatavana eri kokoisina 1/2 tuumasta 24 tuumaan ja paineluokissa 150 - 2500. Niitä käytetään yleisesti vedenkäsittelyssä, kemiallisessa käsittelyssä ja teollisuusputkijärjestelmissä, joissa hitsaus ei ole käytännöllistä tai toivottavaa.
Kierrelaipan rakenne on yksinkertainen, mutta tehokas. Laippapinta on tyypillisesti kohotettu tai litteä, riippuen liitoslaipasta. Kierrereikä on koneistettu tarkkaan toleranssiin, jotta varmistetaan oikea sovitus putken kierteeseen. Laippa on tyypillisesti valmistettu taotusta teräksestä, valuteräksestä tai ruostumattomasta teräksestä riippuen sovelluksesta. Galvanoidussa putkijärjestelmässä kierrelaippa on myös galvanoitu sopimaan putkeen ja antamaan korroosiosuojan. Alla olevassa taulukossa on yhteenveto tärkeimmistä komponenteista ja niiden toiminnoista.
| Komponentti | Toiminto |
| Laipparunko | Tarjoaa rakenteellisen liitoksen ja liitäntäpinnan |
| Kierreporaus | Sopii putken kierteeseen ja muodostaa mekaanisen tiivisteen |
| Laippapinta | Tarjoaa tiivistepinnan tiivisteelle |
| Pulttireiät | Anna laipan pultata vastalaippaan |
| Galvanoitu pinnoite | Tarjoaa korroosiosuojan laipalle ja liitoksille |
kloWenzhou Longan Flange Co., Ltd., Tehtaamme valmistaa kierrelaippoja eri kokoisina, paineluokittain ja materiaaleina. Tarjoamme galvanoituja kierrelaippoja, jotka on erityisesti suunniteltu käytettäväksi galvanoiduissa putkijärjestelmissä. Laippamme on valmistettu kansainvälisten standardien mukaan, mukaan lukien ANSI B16.5, DIN ja JIS, mikä varmistaa yhteensopivuuden useiden putkien ja liitosten kanssa.
Galvanoitu putki on teräsputki, joka on päällystetty sinkkikerroksella suojaamaan sitä korroosiolta. Sinkkipinnoite toimii uhrautuvana anodina, mikä tarkoittaa, että se syöpyy ensisijaisesti teräkseen ja suojaa terästä ruosteelta. Tämä suojaus on tehokas niin kauan kuin sinkkipinnoite pysyy ehjänä. Kun putki hitsataan, hitsausprosessin lämpö polttaa pois sinkkipinnoitteen lämpövaikutusalueella. Tämä jättää alla olevan teräksen alttiiksi ja alttiiksi korroosiolle. Lisäksi hitsausprosessissa voi muodostua höyrystyneestä sinkistä myrkyllisiä höyryjä, jotka voivat olla vaarallisia hitsaajalle. Alla olevassa taulukossa on yhteenveto hitsauksen vaikutuksista galvanoituun putkeen.
| Vaikutus | Seuraus |
| Sinkkipinnoite palanut pois | Altistuva teräs on alttiina korroosiolle |
| Lämmön vaikutusalue | Vähentyneet mekaaniset ominaisuudet hitsausalueella |
| Myrkylliset höyryt | Terveysvaara hitsaajille; vaatii ilmanvaihtoa ja henkilönsuojaimia |
| Uudelleenpinnoituksen tarve | Lisätyötä ja materiaaleja korroosiosuojan palauttamiseksi |
| Kuumatyölupa | Lisäturvatoimenpiteet ja seisokit |
Nämä vaikutukset tekevät hitsauksesta ei-toivotun vaihtoehdon galvanoidun putken liittämiseksi. Vaihtoehtona on käyttää mekaanista liitäntää, joka ei vaadi lämpöä. Kierrelaippa on yksi tällainen liitäntä. Ruuvaamalla laippa kierreputken päähän sinkkipinnoite säilyy ja järjestelmän korroosiosuojaus säilyy ennallaan. Ymmärrämme tehtaallamme galvanoidun pinnoitteen säilyttämisen tärkeyden. Kierrelaipat on suunniteltu tarjoamaan luotettava mekaaninen liitos putken eheyttä vaarantamatta.
Kierrelaipan asennus on yksinkertainen mekaaninen prosessi, johon ei liity lämpöä. Putken pää kierretään putken kierteityskoneella tai käsikierteittäjällä. Kierteitysprosessissa putken päästä poistetaan pieni määrä materiaalia, mutta muun putken sinkkipinnoite pysyy ehjänä. Laippa ruuvataan sitten kierreputken päähän. Kierteet kiinnittyvät muodostaen mekaanisen tiivisteen. Joissakin tapauksissa kierteisiin levitetään kierretiivistettä tai teippiä tiivisteen parantamiseksi. Laippa pultataan sitten vastalaippaan, jolloin liitos on valmis. Koko prosessi voidaan suorittaa yksinkertaisilla käsityökaluilla ilman kuumatyölupia tai erikoishitsauslaitteita. Alla olevassa taulukossa on yhteenveto kierrelaipan asennuksen vaiheista.
| Vaihe | Toiminta | Laitteet |
| 1 | Leikkaa putki sopivan pituiseksi | Putkenleikkuri tai saha |
| 2 | Pujota putken pää | Putken kierrekone tai käsinpujottaja |
| 3 | Puhdista langat | Teräsharja tai kangas |
| 4 | Levitä kierretiivistettä | PTFE-teippi tai putkimassa |
| 5 | Ruuvaa laippa putkeen | Putkipihdit |
| 6 | Kiristä laippa | Putkipihdit |
| 7 | Ruuvaa laippa vastinlaippaan | Jakoavain tai iskuavain |
Asennusprosessi on nopea, puhdas ja turvallinen. Se voidaan suorittaa alueilla, joissa kuumatyö ei ole sallittua, kuten räjähdysvaarallisissa tiloissa tai suljetuissa tiloissa. Se myös eliminoi hitsausalueen uudelleenpinnoittamisen tarpeen, mikä säästää aikaa ja materiaaleja. Toimitamme tehtaallamme yksityiskohtaiset asennusohjeet kierrelaippojemme kanssa, ja tekninen tiimimme on valmiina auttamaan kaikissa kysymyksissä.
Kierrelaipan tiivistyskyky riippuu kierreliitoksen laadusta ja sopivan kierretiivisteen käytöstä. Oikein asennettuna kierreliitos voi tarjota vuotamattoman tiivisteen kohtalaisille paineille ja lämpötiloille. Kierrelaipan paineluokitus määräytyy sen rakenteen, materiaalin ja koon mukaan. Vakiokierrelaippoja on saatavana paineluokissa 150-2500. Alla olevassa taulukossa on yhteenveto kierrelaippojemme tyypillisistä paine- ja lämpötilaluokista.
| Paineluokka | Suurin paine (bar) | Maksimilämpötila (°C) | Tyypillinen sovellus |
| Luokka 150 | 20 | 200 | Matalapainevesi, LVI |
| Luokka 300 | 50 | 200 | Keskipaineinen vesi, prosessiputket |
| Luokka 600 | 100 | 200 | Korkeapainevesi, teollisuusjärjestelmät |
| Luokka 900 | 150 | 200 | Korkeapaineiset teolliset sovellukset |
| Luokka 1500 | 250 | 200 | Erittäin korkeapaineiset sovellukset |
| Luokka 2500 | 420 | 200 | Äärimmäisen paineen sovellukset |
On tärkeää huomata, että kierreliitoksen paineluokitus on yleensä pienempi kuin samankokoisen ja -luokan hitsausliitoksen. Tämä johtuu siitä, että kierteet vähentävät putken seinämän paksuutta ja luovat jännityskeskittymän. Tästä syystä kierrelaippoja käytetään tyypillisesti matalapainesovelluksissa tai silloin, kun putken seinämän paksuus on riittävä kierteiden sovittamiseksi. Galvanoidussa putkijärjestelmässä kierrelaipan paineluokitus on sovitettava putken ja järjestelmän paineluokkaan. Autamme tehtaallamme sopivan paineluokan valinnassa käyttöösi.
Kierrelaipan materiaalin on oltava yhteensopiva putkimateriaalin ja kuljetettavan nesteen kanssa. Galvanoiduissa putkijärjestelmissä laippa on tyypillisesti valmistettu galvanoidusta teräksestä, joka sopii putkeen ja tarjoaa saman tason korroosiosuojauksen. Laippa voidaan tarvittaessa valmistaa myös ruostumattomasta teräksestä tai muista materiaaleista. Kierrelaipan tekniset tiedot sisältävät koon, paineluokan, materiaalin, kierretyypin ja laipan pintatyypin. Alla olevassa taulukossa on yhteenveto galvanoitujen kierrelaippojemme tärkeimmistä teknisistä tiedoista.
| Erittely | Vaihtoehdot |
| Koko | 1/2" - 24" (DN15 - DN600) |
| Paineluokka | 150, 300, 600, 900, 1500, 2500 |
| Materiaali | Galvanoitu hiiliteräs, ruostumaton teräs, pallografiittirauta |
| Langan tyyppi | NPT, BSPT, BSPP, metrinen |
| Laippapinta | Kohotettu pinta (RF), tasainen pinta (FF), rengasliitos (RTJ) |
| Vakio | ANSI B16.5, DIN, JIS, EN 1092-1 |
| Pinnoite | Kuumasinkitty, sähkösinkitty |
Wenzhou Longan Flange Co., Ltd.:ssä tehtaamme valmistaa kierrelaippoja täyttääkseen nämä vaatimukset ja paljon muuta. Voimme räätälöidä laipan vastaamaan erityisiä projektin vaatimuksia, mukaan lukien erikoiskoot, erikoismateriaalit ja erikoiskierteet. Laadunvalvontaprosessimme sisältää mittatarkastuksen, kierremittauksen ja painetestauksen varmistaaksemme, että jokainen laippa täyttää vaaditut standardit.
Kun valitset laippaa galvanoituun putkijärjestelmään, insinööreillä on useita vaihtoehtoja, mukaan lukien hitsauskaulalaipat, liukulaipat, nivelliitoslaipat ja kierrelaipat. Jokaisella tyypillä on omat etunsa ja haittansa. Alla olevassa taulukossa verrataan näiden laippatyyppien tärkeimpiä ominaisuuksia.
| Laipan tyyppi | Asennusmenetelmä | Säilyttää galvanoidun pinnoitteen | Paineluokitus | Maksaa |
| Kierrelaippa | Kierretty kierreputkeen | Kyllä | Kohtalainen | Matala-Keskitaso |
| Hitsauskaulan laippa | Hitsattu putkeen | Ei (pinnoite vaurioitunut) | Korkea | Keskikorkea |
| Slip-On laippa | Pujota putken päälle ja hitsaa | Ei (pinnoite vaurioitunut) | Kohtalainen | Matala-Keskitaso |
| Kierrosliitoslaippa | Käytetty typpipäällä; ei hitsausta putkeen | Kyllä (jos tyven pää on galvanoitu) | Kohtalainen | Keskikokoinen |
Kuten taulukosta näkyy, kierrelaippa on ainoa tyyppi, joka säilyttää galvanoidun pinnoitteen ilman lisäkomponentteja tai toimenpiteitä. Lapaliitoslaippa voi myös säilyttää pinnoitteen, jos käytetään galvanoitua typpipäätä, mutta se vaatii enemmän komponentteja ja on kalliimpaa. Weld Neck ja Slip-On laipat vaativat hitsauksen, mikä vaurioittaa pinnoitetta ja vaatii uudelleenpinnoittamisen. Näistä syistä kierrelaippa on suositeltava valinta galvanoituihin putkijärjestelmiin.
Kysymys 1: Mikä on kierrelaipan suurin paine galvanoidussa putkijärjestelmässä?
Vastaus: Kierrelaippoja on saatavana paineluokissa 2500 asti. Kierreliitoksen maksimipaine on kuitenkin yleensä pienempi kuin samankokoisen ja -luokan hitsausliitoksen. Tämä johtuu siitä, että kierteet vähentävät putken seinämän paksuutta ja luovat jännityskeskittymän. Useimpiin galvanoituihin putkijärjestelmiin luokan 150 tai luokan 300 laipat riittävät. Wenzhou Longan Flange Co., Ltd.:ssä voimme auttaa valitsemaan sovelluksellesi sopivan paineluokan.
Kysymys 2: Voidaanko kierrelaippaa käyttää korkeissa lämpötiloissa?
Vastaus: Kierrelaippoja voidaan käyttää korkeissa lämpötiloissa, mutta lämpötilaluokitus riippuu laipan ja tiivisteen materiaalista. Vakiosinkityt hiiliteräslaipat sopivat jopa 200°C lämpötiloihin. Korkeammissa lämpötiloissa voidaan tarvita ruostumattomasta teräksestä tai seosteräksestä valmistettuja laippoja. On tärkeää valita laippa ja tiiviste, jotka on mitoitettu järjestelmän käyttölämpötilaan.
Kysymys 3: Millaista kierretiivistettä tulee käyttää kierrelaipan kanssa?
Vastaus: PTFE-teippiä tai putkimassaa käytetään yleisesti kierretiivisteenä kierrelaippoihin. PTFE-teippi on helppo kiinnittää ja tiivistää hyvin vettä ja monia muita nesteitä. Pipe Dope on tahna, joka levitetään kierteisiin ja tarjoaa kestävämmän tiivisteen korkeammille paineille. Valinta riippuu sovelluksesta ja kuljetettavasta nesteestä. Noudata aina valmistajan tiivisteainesuosituksia.
Kysymys 4: Kuinka varmistan vuotamattoman liitännän kierrelaipan kanssa?
Vastaus: Varmistaaksesi vuotamattoman liitoksen, toimi seuraavasti: puhdista kierteet perusteellisesti, levitä kierretiiviste tasaisesti, ruuvaa laippa putkeen käsin tiukalle ja kiristä sitten putkiavaimella. Älä kiristä liikaa, sillä se voi vaurioittaa kierteitä tai murtaa laippaa. Käytä kalibroitua momenttiavainta, jos sellainen on käytettävissä. Ruuvaa lopuksi laippa vastinlaippaan kiristämällä pultit tähtikuviolla varmistaaksesi tasaisen paineen tiivisteessä. Tehtaamme tarjoaa yksityiskohtaiset asennusohjeet kierrelaippojemme kanssa.
Kysymys 5: Soveltuvatko galvanoidut kierrelaipat juomavesijärjestelmiin?
Vastaus: Kyllä, galvanoidut kierrelaipat soveltuvat juomavesijärjestelmiin edellyttäen, että galvanointi on tehty juomaveden kosketukseen hyväksytyn standardin mukaisesti. Sinkkipinnoite on inertti eikä liuota haitallisia aineita veteen. Käytämme tehtaallamme kuumasinkitystä, joka täyttää ASTM A153:n ja muiden juomavesisovelluksiin soveltuvien standardien vaatimukset.
Galvanoidut putkijärjestelmät suosivat kierrelaippoja, koska ne tarjoavat yhdistelmän asennustehokkuutta, korroosiosuojaa ja liitoksen eheyttä, jota mikään muu laippatyyppi ei pysty vastaamaan. Kierreliitos eliminoi hitsauksen tarpeen, mikä vaurioittaisi galvanoitua pinnoitetta ja altistaa putken korroosiolle. Se mahdollistaa nopean, puhtaan ja turvallisen asennuksen ilman tulityölupia tai erikoislaitteita. Se säilyttää sinkkipinnoitteen ja varmistaa, että koko järjestelmän korroosiosuoja pysyy ehjänä. Ja se tarjoaa luotettavan, vuotamattoman tiivisteen kohtalaisille paineille ja lämpötiloille. Wenzhou Longan Flange Co., Ltd.:ssä tehtaamme valmistaa korkealaatuisia kierrelaippoja, jotka on suunniteltu erityisesti galvanoituihin putkijärjestelmiin. Käytämme vain parhaita materiaaleja ja noudatamme tiukkoja laadunvalvontamenettelyjä varmistaaksemme, että jokainen laippa täyttää korkeimmat suorituskyky- ja luotettavuusstandardit.
Olitpa suunnittelemassa uutta galvanoitua putkijärjestelmää tai ylläpitämässä olemassa olevaa, kutsumme sinut ottamaan yhteyttä tekniseen tiimiimme keskustellaksesi tarpeistasi. Voimme tarjota yksityiskohtaisia tuotespesifikaatioita, materiaalivalintaapua ja sovellustukea. Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt meistä luotettavan kumppanin vedenkäsittely-, teollisuus- ja kaupallisissa putkistoprojekteissa ympäri maailmaa.
Ota yhteyttä Wenzhou Longan Flange Co., Ltd:hen jo tänäänkeskustellaksesi kierrelaippavaatimuksistasi ja selvittääksesi, kuinka laippamme voivat parantaa galvanoidun putkijärjestelmän luotettavuutta ja tehokkuutta.
