Super Duplex F53 -kierrelaippaon suunniteltu vaativiin putkistojärjestelmiin, joissa korkea paine, korroosionkestävyys ja luotettavat mekaaniset liitännät ovat tärkeitä. Erikoistuneena laippavalmistajanaLongantoimittaa F53-kierrelaipparatkaisuja, jotka on suunniteltu aggressiivisiin teollisuusympäristöihin, mukaan lukien offshore-, petrokemian-, kemiankäsittely- ja korkeapaineiset nestejärjestelmät.
Kun tavanomaiset ruostumattomasta teräksestä valmistetut laipat altistuvat kloridipitoisille aineille, korkealle paineelle tai voimakkaille lämpötilanvaihteluille, korroosiosta, halkeilusta ja liitosvioista voi muodostua suuria käyttöriskejä. Super Duplex F53 tarjoaa korkean mekaanisen lujuuden ja erinomaisen paikallisen korroosionkestävyyden yhdistelmän.
Kierrekokoonpano tarjoaa lisäksi käytännöllisen vaihtoehdon, kun kenttähitsaus ei ole toivottavaa tai vaikeaa. Tässä artikkelissa selitetään Super Duplex F53 -kierrelaipan tekniset ominaisuudet, paineen suorituskyky, mittastandardit, asennusedut, sovellukset ja valintanäkökohdat. Se korostaa myös, kuinka tarkkuusvalmistus ja jäljitettävyys voivat parantaa luotettavuutta teollisille ostajille, jotka hankkivat laipat kiinalaiselta valmistajalta tai toimittajalta.

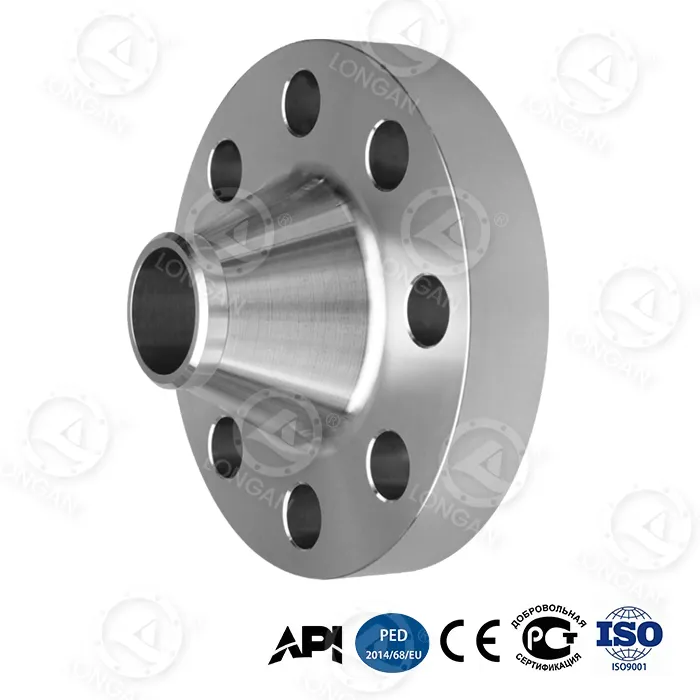

Super Duplex F53 -kierrelaippa on erittäin suorituskykyinen ruostumattomasta superduplex-teräksestä valmistettu putkistokomponentti, joka on suunniteltu yhdistämään kierteitetyt putkiosat muihin laipallisiin laitteisiin, venttiileihin tai putkistokomponentteihin. F53-merkintä yhdistetään yleisesti ruostumattomaan UNS S32750 super duplex -teräkseen, materiaaliin, joka on valittu vaativiin sovelluksiin, jotka vaativat suurta lujuutta ja korroosionkestävyyttä.
Toisin kuin hitsatut laippaliitokset, kierrekokoonpano perustuu tarkkuuskoneistettuihin kierteisiin mekaanisen liitoksen luomiseksi. Tämä voi olla erityisen hyödyllistä, jos hitsauslaitteet, hitsausmenetelmät tai hitsauksen jälkeinen käsittely vaikeuttaisivat asennusta.
Longanin toimittama tuote on suunniteltu standardoidun laippapinnan, tarkan kierteityksen ja vahvistetun kaularakenteen yhdistelmän ympärille. Valmistajan tuotetietojen mukaan malli on tarkoitettu vaikeisiin mekaanisiin ja kemiallisiin olosuhteisiin ja se tukee luokkaan 2500 / PN 420 kuuluvia järjestelmiä oikein määritettynä ja asennettuna.
F53-kierrelaippojen arvo tulee materiaaliominaisuuksien ja liitosrakenteen yhdistelmästä. Teollisuuden hankintatiimeille useat edut ansaitsevat erityistä huomiota.
Super duplex ruostumaton teräs tarjoaa vahvan piste- ja rakokorroosionkestävyyden. Longan määrittää PRE:nNF53-kierrelaipan arvo on vähintään 40, mikä tukee sen soveltuvuutta aggressiivisiin ympäristöihin, joissa paikallinen korroosio on ongelma.
Super duplex -teräs yhdistää austeniittisten ja ferriittisten ruostumattomien terästen ominaisuudet ja tarjoaa korkean mekaanisen lujuuden säilyttäen samalla vahvan korroosionkestävyyden. Tämän ansiosta insinöörit voivat harkita kompakteja, kestäviä laippakokoonpanoja vaativiin painesovelluksiin.
Superduplex-seosten virheellinen hitsaus voi vaikuttaa negatiivisesti korroosionkestävyyteen ja metallurgiseen vakauteen. Kierreliitos eliminoi kenttähitsauksen tarpeen putken ja laippaliitoksen kohdalta, mikä voi yksinkertaistaa asennusta paikkoihin, joissa kontrolloituja hitsausmenetelmiä on vaikea ylläpitää.
Kierreliitokset voidaan irrottaa ilman hitsausliitoksen leikkaamista. Tämä ominaisuus voi olla arvokas putkiosille, jotka vaativat määräaikaista tarkastusta, puhdistusta, vaihtoa tai huoltoa.
Paine- ja lämpötilakyky ovat kriittisiä valittaessa laippaa teolliseen käyttöön. Laippaa ei saa koskaan valita pelkästään materiaalin nimen perusteella; insinöörien on otettava huomioon sovellettava paineluokka, lämpötila, putken mitat, tiiviste, pultit, väliaine ja asiaankuuluva suunnittelukoodi.
Longanin tuotetiedoissa on lueteltu jopa 299 barin käyttöpaine ja ilmoitettu lämpötilaprofiili -196°C - +700°C. Näitä lukuja tulee käsitellä tuotekohtaisina viitearvoina eikä yleisinä suunnittelurajoina jokaiselle F53-laippakokoonpanolle. Todellinen sallittu paine riippuu koko putkijärjestelmästä ja sovellettavista teknisistä standardeista.
| Suorituskykytekijä | Viitetiedot | Hankinnan merkitys |
|---|---|---|
| Materiaali | Super Duplex F53 / S32750 | Korkea lujuus ja korroosionkestävyys |
| Paineviite | Jopa 299 bar tuotetietojen mukaan | Sopii valikoituihin korkeapainejärjestelmiin |
| Lämpötilaviite | -196°C - +700°C | Tukee vaativia lämpötiloja oikein suunniteltuna |
| Paineluokka | Luokka 2500 / PN 420 viite | Soveltuu korkeapainesovelluksiin |
| Mittastandardit | ASME B16.5, EN 1092-1, JIS B2220 | Parantaa laitteiden yhteensopivuutta |
| Dokumentaatio | ASTM A961/A105 ja EN 10204 3.1/3.2 MTC-viitteet | Tukee materiaalin todentamista ja jäljitettävyyttä |
Suunnitteluprojekteissa ostajien tulee aina pyytää sovellettava paine-lämpötilaluokitus, materiaalitodistus, mittapiirustus ja tarkastusasiakirjat ennen lopullista hyväksyntää.
Mittojen yhteensopivuus on välttämätöntä kierrelaippaa ostettaessa. Edes suorituskykyinen materiaali ei pysty kompensoimaan väärää laipan pintaa, pultinreiän kuviota, porausta, paksuutta tai paineluokkaa.
Longan toteaa, että sen Super Duplex F53 -kierrelaippa voidaan valmistaa mitoitusvaatimusten mukaan.ASME B16.5, EN 1092-1 ja JIS B2220. Nämä standardit koskevat erilaisia alueellisia ja teknisiä vaatimuksia, joten oikea standardi tulee vahvistaa projektispesifikaatioiden mukaisesti.
Pyydessään tarjousta kiinalaiselta laippatoimittajalta ostajien tulee ilmoittaa selvästi:
F53 on erityisen arvokas paikoissa, joissa korroosionkestävyyden ja mekaanisen lujuuden on toimittava yhdessä. Sen käyttöalue voi siis ulottua tavanomaisten vesi- tai vesiputkistojen ulkopuolelle.
Offshore-asennukset kohtaavat kloridipitoisia ympäristöjä, kosteutta, paineenvaihteluita ja vaikeita huolto-olosuhteita. Super duplex -materiaalit voivat tarjota etua, kun korroosionkestävyys on tärkeä suunnittelunäkökohta.
Korkeapaineruiskutus, prosessi- ja hiilivetyputket voivat vaatia vahvaa mekaanista suorituskykyä ja kestävyyttä aggressiivisia aineita vastaan. Oikein määritetty F53-laippa voi tarjota vankan mekaanisen liitännän sopiviin järjestelmiin.
Kemialliset tehtaat käsittelevät usein nesteitä, jotka nopeuttavat korroosiota. Materiaalien valinta on siksi tärkeä osa laitteiden luotettavuutta. F53 voidaan harkita silloin, kun tavanomainen ruostumaton teräs ei anna haluttua vastusta.
Kloridille altistuminen on keskeinen näkökohta suolanpoistossa ja meriveteen liittyvissä sovelluksissa. Super duplex ruostumatonta terästä harkitaan usein komponenteissa, jotka vaativat parannettua paikallista korroosionkestävyyttä.
Yksi kierrelaipan käytännöllisimmistä eduista on hitsausvaatimusten vähentäminen asennuksen aikana. Putken ja laippaliitoksen hitsaamisen sijaan asentajat voivat käyttää tarkkuuskoneistettua kierreliitosta määritellyn rakenteen mukaisesti.
Tämä voi olla erityisen hyödyllistä huolto- tai hätäkorjaustöissä, joissa tulityölupien, hitsauslaitteiden tai valvottujen hitsausolosuhteiden järjestäminen voi olla vaikeaa.
Longanin tuotetiedot osoittavat, että asennus ei vaadi vakiohitsauslaitteita ja sen sijaan voidaan käyttää kalibroitua momenttiavainta sovellettavien teknisten vaatimusten mukaisesti. Yhtiö kuvailee myös liitoksen sopivaksi toistuvaan purkamiseen huoltoa vaativissa sovelluksissa.
Kierrelaipat eivät kuitenkaan automaattisesti sovellu jokaiseen putkikokoon, paineeseen, lämpötilaan tai huoltoon. Insinöörien tulee tarkistaa kierteiden kiinnitys, paineluokitus, tiivistysjärjestely, tärinäolosuhteet ja sovellettavat koodit ennen asennusta.
Suorituskykyisten laippahankintojen osalta materiaalin valinta on vain yksi osa laadunvarmistusta. Mittatarkkuus, kierteen laatu, takomisen hallinta, lämpökäsittely, tarkastus ja dokumentointi vaikuttavat kaikki komponentin lopulliseen suorituskykyyn.
Longan kertoo, että sen valmistustyönkulku seuraa tuotteita takomisesta kierteiden koneistukseen ja mittojen validointiin digitaalisen tuotannonhallintaprosessin avulla. Yhtiö kuvaa myös jäljitettävyyttä, jonka tarkoituksena on vähentää manuaalisen tiedonsyöttövirheitä ja ylläpitää tuotteen yhtenäisyyttä.
Teollisille ostajille luotettavan toimittajan tulee pystyä toimittamaan projektiin sopivat asiakirjat, kuten:
Nämä asiakirjat ovat erityisen arvokkaita projekteissa, joihin liittyy korkeapainelaitteita, offshore-järjestelmiä, kemiallista käsittelyä tai säänneltyjä teollisuuslaitoksia.
Oikean Super Duplex F53 -kierrelaipan valitseminen vaatii muutakin kuin tuotteen avainsanan vastaamisen. Ammattimaisen ostoprosessin tulisi yhdistää laipan erittely koko putkistosuunnitteluun.
| Valintakohde | Mitä tarkistetaan |
|---|---|
| Materiaali | F53 / S32750 luokka ja vaadittu materiaalisertifikaatti |
| Koko | Nimellishalkaisija, reikä, paksuus ja kokonaismitat |
| Paine | Vaadittu paineluokka ja paine-lämpötilaluokitus |
| Vastakkain | RF, FF, RTJ tai muu määritetty kasvokokoonpano |
| Kierteet | Kierteen tyyppi, nousu, mitat ja yhteensopivuus |
| Standardit | ASME, EN, JIS tai projektikohtaiset vaatimukset |
| Tarkastus | MTC, mittatarkastus, NDT ja muut vaaditut asiakirjat |
Hankintaryhmille työskentely kokeneen kiinalaisen valmistajan kanssa voi myös yksinkertaistaa räätälöityjä spesifikaatioita, asiakirjojen tarkistusta, tuotannon koordinointia ja kansainvälisten lähetysten valmistelua.
F53 viittaa yleisesti ruostumattomasta teräksestä valmistettuun Super Duplex UNS S32750:een. Se on valittu sovelluksiin, joissa vaaditaan suurta mekaanista lujuutta ja parannettua piste- ja rakokorroosionkestävyyttä. Tarkka materiaalinimitys ja sertifikaatti tulee vahvistaa ostoasiakirjoissa.
Longan listaa viitetyöpaineen jopa 299 baariin ja luokan 2500 / PN 420 sovellusviitteen. Todellinen sallittu paine on tarkistettava laipan kokoa, lämpötilaa, standardia, materiaalin kuntoa ja koko putkiston suunnittelua vastaan.
Itse kierreliitos ei vaadi kenttähitsausta. Tämä voi yksinkertaistaa asennusta paikoissa, joissa hitsaus ei ole toivottavaa tai vaikeaa. Pätevän insinöörin tulee kuitenkin tarkistaa koko putkistosuunnitelma ennen asennusta.
Longan tunnistaa ASME B16.5:n, EN 1092-1:n ja JIS B2220:n F53-kierrelaipan mittareferenssiksi. Ostajien tulee valita hankkeensa tai sovellettavien paikallisten suunnitteluvaatimusten määrittelemä standardi.
Sen korkea lujuus ja paikallisen korroosionkestävyys tekevät F53:sta vahvan ehdokkaan valikoituihin offshore- ja merisovelluksiin. Todellinen soveltuvuus riippuu kuitenkin nesteen koostumuksesta, kloridipitoisuudesta, paineesta, lämpötilasta, mekaanisesta kuormituksesta ja projektin spesifikaatioista.
Korkeapaineisiin ja syövyttäviä putkijärjestelmiä varten Super Duplex F53 Threaded Flange tarjoaa vakuuttavan yhdistelmän korroosionkestävyyttä, mekaanista lujuutta, standardoituja mittoja ja käytännöllistä hitsaamatonta liitosta. Longanin tuoteratkaisu on suunniteltu vaativiin teollisiin sovelluksiin ja tukee kansainvälisiä mittastandardeja, teknistä dokumentaatiota ja jäljitettävyysvaatimuksia.
Jos hankit Super Duplex F53 -kierrelaippaa offshore-, kemian-, öljy- ja kaasu-, suolanpoisto- tai muihin vaativiin sovelluksiin, ilmoita vaadittu koko, paineluokka, päällystys, standardi, kierremääritys ja dokumentaatiovaatimukset.Ota yhteyttäLonganilta teknistä konsultointia, erittelyn vahvistusta ja projektiisi räätälöityä kilpailukykyistä tarjousta varten.
